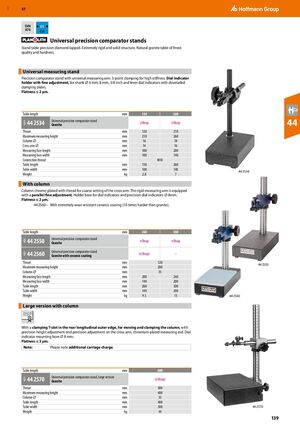

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 139

Предыдущая страница Следующая страница

Навигация

Универсальные прецизионные стойки компаратора

Стол стойки прецизионный, отшлифованный алмазом. Исключительно жёсткая и прочная конструкция. Массивный гранитный стол высочайшего качества и твёрдости.

Универсальная стойка измерения

Прецизионная стойка компаратора с универсальным измерительным рычагом. Трёхточечное зажатие для высокой жёсткости. Держатель циферблатного индикатора с точной регулировкой, для цанги ⌀ 6 мм, 8 мм, 3/8 дюйма и рычажных циферблатных индикаторов с ласточкиными хвостами. Плоскостность ≤ 2 µm.

Параметр Ед. Размер 1 Размер 2
Длина стола мм 150 260
Горло мм 120 210
Максимальная высота измерения мм 210 260
⌀ колонны мм 16 18
⌀ поперечного рычага мм 14 16
Длина измерительной поверхности мм 100 200
Ширина измерительной поверхности мм 100 140
Резьба подключения M10
Длина стола мм 150 260
Ширина стола мм 100 140
Масса кг 2.8 7

44 2534 – Универсальная прецизионная стойка компаратора

С колонной

Хромированная колонна с резьбой для грубой регулировки поперечного рычага. Жёсткий измерительный рычаг оснащён параллельной точной регулировкой. Сквозное отверстие в держателе для циферблатных индикаторов и прецизионных циферблатных индикаторов ⌀ 8 мм. Плоскостность ≤ 2 µm.

44 2560 – С исключительно износостойким керамическим покрытием (в 10 раз жёстче гранита).

Параметр Ед. Размер 1 Размер 2
Длина стола мм 260 300
44 2550 – Универсальная прецизионная стойка компаратора
44 2560 – Гранит с керамическим покрытием
Горло мм 120
Максимальная высота измерения мм 200
⌀ колонны мм 35
Длина измерительной поверхности мм 200 240
Ширина измерительной поверхности мм 140 200
Длина стола мм 260 300
Ширина стола мм 140 200
Масса кг 9.5 13

Крупногабаритная версия с колонной

С Т-образным пазом в задней продольной наружной кромке для перемещения и зажатия колонны, с прецизионной регулировкой по высоте и точной регулировкой поперечного рычага, хромированный измерительный стержень. Сквозное отверстие для монтажа циферблатного индикатора ⌀ 8 мм. Плоскостность ≤ 3 µm.

Примечание: Учтите дополнительные расходы на доставку.

Параметр Ед. Значение
Длина стола мм 400
44 2570 – Универсальная прецизионная стойка компаратора, крупногабаритная версия
Гранит
Горло мм 300
Максимальная высота измерения мм 400
⌀ колонны мм 35
Длина стола мм 400
Ширина стола мм 300
Масса кг 44
