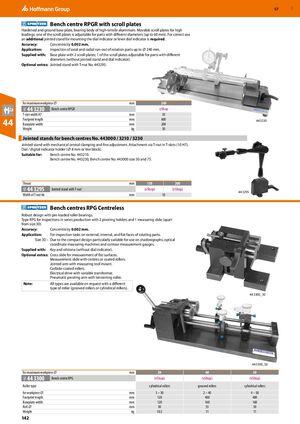

Центр скамьи RPGR с прокручивающимися пластинами

Закалённая и отшлифованная базовая пластина, корпус подшипника из высокопрочного алюминия. Подвижные прокручивающиеся пластины для высоких нагрузок; одна из прокручивающихся пластин регулируется для деталей с разными диаметрами (до 60 мм). Для правильного использования требуется дополнительная шарнирная стойка для монтажа циферблатного или рычажного индикатора.

Точность: Концентричность 0.002 мм.

Применение: Проверка осевого и радиального биения деталей вращения до ⌀ 240 мм.

Поставляется с: Базовая пластина с 2 прокручивающимися пластинами; 1 из прокручивающихся пластин регулируется для деталей с разными диаметрами (без шарнирной стойки и циферблатного индикатора).

Дополнительно: Шарнирная стойка с Т-гайкой № 443295.

Параметр Ед. Значение
для максимального ⌀ детали мм 240
44 3230 – Центр скамьи RPGR
Ширина Т-паза H7 мм 10
Длина следа мм 600
Ширина базовой пластины мм 200
Масса кг 30

Шарнирные стойки для центров скамьи № 443000 / 3210 / 3230

Шарнирная стойка с механическим центральным зажатием и точной регулировкой. Крепление через Т-гайку в Т-пазах (10 H7). Держатель циферблатного/цифрового индикатора (⌀ 8 мм или клин под углом 90°).

Применимо для: Центр скамьи № 443210. Центр скамьи № 443230, Центр скамьи № 443000 размер 50 и 75.

Параметр Ед. Размер 1 Размер 2
Горло мм 130 200
44 3295 – Шарнирная стойка с Т-гайкой
Ширина Т-гайки h6 мм 10

Центры скамьи RPG Бесцентровые

Прочная конструкция с предварительно нагруженными роликовыми подшипниками. Тип RPG для проверочных работ в массовом производстве с 2 поворачивающимися держателями и 1 измерительным салазком (кроме размера 30).

Точность: Концентричность 0.002 мм.

Применение: Для проверочных работ на внешних, внутренних и плоских поверхностях деталей вращения.

  • Размер 30 – Благодаря компактной конструкции особенно подходит для использования на теневых графиках, оптических координатно-измерительных машинах и приборах контроля контуров.

Поставляется с: Ключ и оселок (без циферблатного индикатора).

Дополнительно: Поперечный салазок для измерения плоских поверхностей. Измерительный салазок с центрами или покрытыми роликами. Шарнирный рычаг с монтажом измерительного инструмента. Роликы с карбидным покрытием. Электрический привод с переменным трансформатором. Пневматический поворачивающийся рычаг с натяжным роликом.

Примечание: Все типы доступны по запросу с другим типом ролика (канавчатые ролики или цилиндрические ролики).

Параметр Ед. 30 40 50
для максимального ⌀ детали мм 30 40 50
44 3300 – Центр скамьи RPG
Тип ролика цилиндрические ролики канавчатые ролики цилиндрические ролики
для ⌀ детали мм 3 – 30 2 – 40 4 – 50
Длина следа мм 120 400 400
Ширина базовой пластины мм 120 160 160
⌀ ролика мм 30 55 50
Масса кг 10.5 11 11
