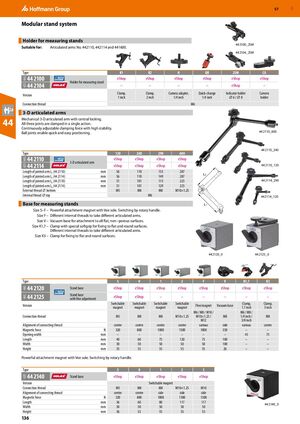

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 136

Предыдущая страница Следующая страница

Навигация

Модульная система стоек

Держатель стоек для контроля

Подходит для: Шарнирные рычаги № 442110, 442114 и 441600.

Модель K1 K2 H QR 2SM CA
44 2100 eShop eShop eShop eShop eShop eShop
44 2104 – – – – eShop –
Версия: Зажим 1 дюйм / Зажим 2 дюйма / Адаптер камеры 1/4 дюйма / Быстросменный 1/4 дюйма / Держатель индикатора ⌀6/⌀8 / Держатель камеры
Резьба подключения: M6

Трёхмерные шарнирные рычаги

Механический трёхмерный шарнирный рычаг с центральным замыканием. Все три шарнира зажимаются одним движением. Регулируемое усилие зажима с высокой стабильностью. Шаровые шарниры обеспечивают быструю и легкую регулировку.

Модель 120 240 290 600
44 2110 eShop eShop eShop eShop
44 2114 eShop eShop eShop eShop
Параметр 120 240 290 600
Длина шарнирного рычага L1 (44 2110), мм 56 110 133 287
Длина шарнирного рычага L1 (44 2114), мм 56 110 149 287
Длина шарнирного рычага L2 (44 2110), мм 51 101 113 223
Длина шарнирного рычага L2 (44 2114), мм 51 101 129 223
Наружная резьба ⌀ внизу M5 M8 M8 M10×1.25
Внутренняя резьба ⌀ вверху M6

Основание для стоек контроля

Размер S–F – Мощный крепежный магнит с V-образной подошвой. Переключение поворотной ручкой. Размер F – Различные внутренние резьбы для крепления различных шарнирных рычагов. Размер V – Вакуумное основание для крепления ко всем плоским непористым поверхностям. Размер K1,7 – Зажим со специальным мягким захватом для крепления к плоским и круглым поверхностям. Различные внутренние резьбы для крепления различных шарнирных рычагов. Размер K3 – Зажим для крепления к плоским и круглым поверхностям.

Модель S 0 1 2 F V K1,7 K3
44 2120 eShop eShop eShop eShop eShop eShop eShop eShop
44 2125 eShop eShop – – – – – –
Параметр S 0 1 2 F V K1,7 K3
Версия Коммутируемый магнит Гибкий магнит Вакуумное основание Зажим
Резьба подключения M5 M8 M8 M10×1.25 M6 / M8 / M10 / M10×1.25 / M12 M8 M6 / M8 / 1/4 дюйма / 3/8 дюйма M8
Положение резьбы подключения центр центр центр центр различное сбоку различное центр
Магнитная сила, Н 320 800 1000 1300 1000 350 –
Ширина раскрытия, мм – 45 75
Длина, мм 40 60 75 120 75 100 –
Ширина, мм 30 50 50 50 50 100 –
Высота, мм 35 55 55 55 55 26 –

Мощный крепежный магнит с V-образной подошвой. Переключение поворотной ручкой.

Модель S 0 1 2 3
44 2140 eShop eShop eShop eShop eShop
Параметр S 0 1 2 3
Версия Коммутируемый магнит
Резьба подключения M5 M8 M8 M10×1.25 M10
Положение резьбы подключения центр центр сбоку сбоку сбоку
Магнитная сила, Н 320 800 1000 1300 1300
Длина, мм 36 60 80 117 117
Ширина, мм 30 50 50 50 50
Высота, мм 36 55 55 55 55
