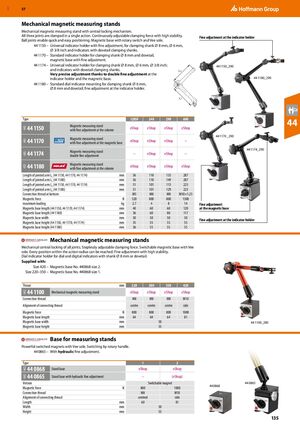

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 135

Предыдущая страница Следующая страница

Навигация

Механические стойки для контроля с магнитным основанием

Механическая стойка для контроля с магнитным основанием с центральным механизмом замыкания. Все три шарнира зажимаются одним движением. Регулируемое усилие зажима с высокой стабильностью. Шаровые шарниры обеспечивают быструю и легкую регулировку. Магнитное основание с поворотным переключателем и V-образной подошвой.

  • 44 1150 – Универсальный держатель индикатора с тонкой регулировкой, для крепления хвостовиков ⌀ 8 мм, ⌀ 6 мм, ⌀ 3/8 дюйма и индикаторов с зажимными хвостовиками типа "ласточкин хвост".
  • 44 1170 – Стандартный держатель индикатора для крепления хвостовика ⌀ 8 мм и типа "ласточкин хвост", магнитное основание с тонкой регулировкой.
  • 44 1174 – Универсальный держатель индикатора для крепления хвостовиков ⌀ 8 мм, ⌀ 6 мм, ⌀ 3/8 дюйма и индикаторов с зажимными хвостовиками типа "ласточкин хвост". Очень точная регулировка благодаря двойной тонкой регулировке у держателя индикатора и магнитного основания.
  • 44 1180 – Стандартное крепление циферблатного индикатора для крепления хвостовиков ⌀ 6 мм, ⌀ 8 мм и типа "ласточкин хвост", тонкая регулировка у держателя индикатора.
Модель Описание 120SF 240 290 600
44 1150 Стойка для контроля с магнитным основанием с тонкой регулировкой у колонны eShop eShop eShop eShop
44 1170 Стойка для контроля с магнитным основанием с тонкой регулировкой на магнитном основании eShop eShop eShop –
44 1174 Стойка для контроля с магнитным основанием с двойной тонкой регулировкой – eShop eShop –
44 1180 Стойка для контроля с магнитным основанием с тонкой регулировкой у колонны eShop eShop eShop eShop
Параметр 120SF 240 290 600
Длина шарнирного рычага L1 (44 1150, 44 1170, 44 1174), мм 56 110 133 287
Длина шарнирного рычага L1 (44 1180), мм 56 110 149 287
Длина шарнирного рычага L2 (44 1150, 44 1170, 44 1174), мм 51 101 113 223
Длина шарнирного рычага L2 (44 1180), мм 51 101 129 223
Резьба подключения внизу M5 M8 M8 M10×1.25
Магнитная сила, Н 320 800 800 1300
Максимальная нагрузка, кг 2.7 4 8 14
Длина магнитного основания (44 1150, 44 1170, 44 1174), мм 40 60 60 120
Длина магнитного основания (44 1180), мм 36 60 80 117
Ширина магнитного основания, мм 30 50 50 50
Высота магнитного основания (44 1150, 44 1170, 44 1174), мм 35 55 55 55
Высота магнитного основания (44 1180), мм 36 55 55 55

Механические стойки для контроля с магнитным основанием

Механическое центральное замыкание всех шарниров. Регулируемое усилие зажима. Коммутируемое магнитное основание с V-образной подошвой. Любое положение в пределах радиуса действия может быть достигнуто. Тонкая регулировка с высокой стабильностью. Держатель индикатора для циферблатных и цифровых индикаторов с хвостовиком ⌀ 8 мм или типом "ласточкин хвост".

В комплекте поставляется:

  • Размер 420 – Магнитное основание № 440868 размер 2
  • Размер 220–350 – Магнитное основание № 440868 размер 1
Модель Описание Диаметр горловины 220 Диаметр горловины 280 Диаметр горловины 350 Диаметр горловины 420
44 1100 Механическая стойка для контроля с магнитным основанием eShop eShop eShop eShop
Параметр 220 280 350 420
Резьба подключения M8 M8 M8 M10
Положение резьбы подключения центр центр центр сбоку
Магнитная сила, Н 800 800 800 1000
Длина магнитного основания, мм 64 64 64 81
Ширина магнитного основания, мм 50
Высота магнитного основания, мм 55

Основание для стоек контроля

Мощные коммутируемые магниты с V-образной подошвой. Переключение поворотной ручкой.

  • 44 0865 – С гидравлической тонкой регулировкой.
Модель Описание Тип 1 Тип 2
44 0868 Основание стойки eShop eShop
44 0865 Основание стойки с гидравлической тонкой регулировкой – eShop
Параметр Тип 1 Тип 2
Версия Коммутируемый магнит
Магнитная сила, Н 800 1000
Резьба подключения M8 M10
Положение резьбы подключения центр сбоку
Длина, мм 60 81
Ширина, мм 50
Высота, мм 55
