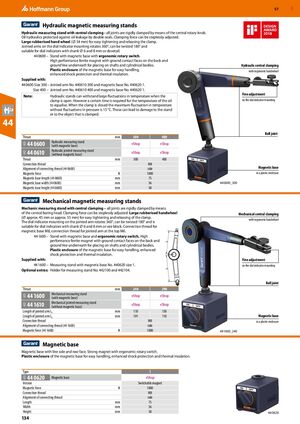

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 134

Гидравлические стойки для контроля с магнитным основанием

Гидравлическая стойка для контроля с магнитным основанием с центральным зажимом – все шарниры жестко зажимаются поворотной центральной ручкой. Гидравлическое масло защищено от утечек двойными уплотнениями. Усилие зажима регулируется плавно. Большой резинированный маховик (⌀ 54 мм) для удобного затягивания и ослабления зажима. Шарнирные рычаги на держателе индикатора поворачиваются на 360°, могут скручиваться на 180° и подходят для циферблатных индикаторов с хвостовиком ⌀ 6 и 8 мм или типом "ласточкин хвост".

• 44 0600 – Стойка с магнитным основанием с эргономичным поворотным переключателем. Высокопроизводительный ферритовый магнит с отшлифованными контактными поверхностями на спинке и отшлифованной V-образной подошвой для установки на валы и цилиндрические корпусы. Пластмассовый кожух магнитного основания для удобного обращения, улучшенная защита от ударов и тепловая изоляция.

В комплекте поставляется:

• 44 0600 размер 300 – Шарнирный рычаг № 440610 300 и магнитное основание № 440620 1
• Размер 400 – Шарнирный рычаг № 440610 400 и магнитное основание № 440620 1

Примечание: Гидравлические стойки могут выдерживать значительные колебания температуры при открытом зажиме. Однако требуется некоторое время для выравнивания температуры масла. При закрытом зажиме максимальное колебание температуры без колебаний давления составляет 15 °C. Это может привести к повреждению стойки или контролируемого объекта.

Механические стойки для контроля с магнитным основанием

Механическая стойка для контроля с центральным зажимом – все шарниры жестко зажимаются центральной головкой. Усилие зажима регулируется плавно. Большой резинированный маховик (⌀ примерно 45 мм или примерно 55 мм) для удобного затягивания и ослабления зажима.

Держатель индикатора на шарнирном рычаге поворачивается на 360°, может скручиваться на 180° и подходит для циферблатных индикаторов с хвостовиком ⌀ 6 и 8 мм или V-образным блоком. Резьба подключения для магнитного основания M8, резьба подключения для шарнирного рычага сверху M6.

• 44 1600 – Стойка с магнитным основанием и эргономичным поворотным переключателем. Высокопроизводительный ферритовый магнит с отшлифованными контактными поверхностями на спинке и отшлифованной V-образной подошвой для установки на валы и цилиндрические корпусы. Пластмассовый кожух магнитного основания для удобного обращения, улучшенная защита от ударов и тепловая изоляция.

В комплекте поставляется:

• 44 1600 – Стойка для контроля с магнитным основанием № 440620 размер 1

Дополнительные принадлежности: Держатель стойки для контроля № 442100 и 442104.

Магнитное основание

Магнитное основание с V-образной подошвой и задней поверхностью. Сильный магнит с эргономичным поворотным переключателем. Пластмассовый кожух магнитного основания для удобного обращения, улучшенная защита от ударов и тепловая изоляция.
