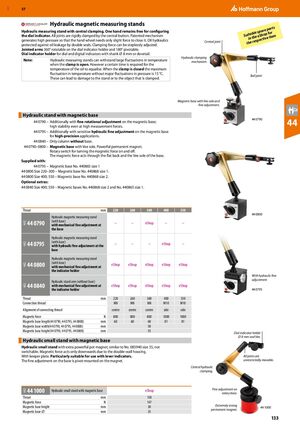

Гидравлические стойки для контроля с магнитным основанием

Гидравлическая стойка для контроля с центральным зажимом. Одна рука остается свободной для регулировки индикатора часового типа. Все шарниры жестко зажимаются центральной кнопкой. Запатентованный механизм создает высокое давление, поэтому маховик требует только легкого усилия для закрытия. Гидравлическое масло защищено от утечек двойными уплотнениями. Усилие зажима регулируется плавно. Шарнирные рычаги могут поворачиваться на 360° на держателе индикатора и поворачиваться на 180°. Держатель индикатора для циферблатных и цифровых индикаторов с хвостовиком ⌀ 8 мм или типом "ласточкин хвост".

Примечание: Гидравлические стойки для контроля могут выдерживать значительные колебания температуры при открытом зажиме. Однако требуется некоторое время для выравнивания температуры масла. При закрытом зажиме максимальное колебание температуры без значительных колебаний давления составляет 15 °C. Это может привести к повреждению стойки или контролируемого объекта.

Гидравлическая стойка с магнитным основанием

  • 44 0790 – Дополнительно с тонкой регулировкой поворота на магнитном основании; высокая стабильность даже при высоких усилиях контроля.
  • 44 0795 – Дополнительно с чувствительной гидравлической тонкой регулировкой на магнитном основании для высокоточных приложений.
  • 44 0840 – Только колонна без основания.
  • 44 0790–0800 – Магнитное основание с V-образной подошвой. Мощный постоянный магнит. Поворотный переключатель для включения и отключения магнитной силы. Магнитная сила действует через плоскую спинку и V-образную подошву основания.

В комплекте поставляется:

  • 44 0795 – Магнитное основание № 440865 размер 1
  • 44 0800 размер 220–300 – Магнитное основание № 440868 размер 1
  • 44 0800 размер 400; 550 – Магнитное основание № 440868 размер 2

Дополнительные принадлежности:

  • 44 0840 размер 400; 550 – Магнитные основания № 440868 размер 2 и № 440865 размер 1
Модель Описание Диаметр горловины, мм
220 260 300 400 550
44 0790 Гидравлическая стойка для контроля (с основанием) с механической тонкой регулировкой на основании – – eShop – –
44 0795 Гидравлическая стойка для контроля (с основанием) с гидравлической тонкой регулировкой на основании – – – eShop –
44 0800 Гидравлическая стойка для контроля (с основанием) с механической тонкой регулировкой у держателя индикатора eShop eShop eShop eShop eShop
44 0840 Гидравлический рычаг стойки (без основания) с механической тонкой регулировкой у держателя индикатора eShop eShop eShop eShop eShop
Параметр Значение
220 260 300 400 550
Диаметр горловины, мм 220 260 300 400 550
Резьба подключения M8 M10
Положение резьбы подключения центр сбоку
Магнитная сила, Н 800 1000
Длина магнитного основания (44 0790, 44 0795, 44 0800), мм 60 (220-300), 81 (400-550)
Ширина магнитного основания (44 0790, 44 0795, 44 0800), мм 50
Высота магнитного основания (44 0790, 44 0795, 44 0800), мм 55

Гидравлическая компактная стойка с магнитным основанием

Гидравлическая компактная стойка с очень мощным баночным магнитом, аналогично № 085940 размер 35, не коммутируемый. Магнитная сила действует только вниз благодаря двойным стенкам корпуса. С пластиной-фиксатором. Особенно подходит для использования с рычажными индикаторами. Тонкая регулировка на основании установлена на шарнире на магните.

Модель Описание Статус
44 1000 Гидравлическая компактная стойка с магнитным основанием eShop
Параметр Значение
Диаметр горловины, мм 150
Магнитная сила, Н 147
Высота магнитного основания, мм 30
Диаметр магнитного основания, мм 35
