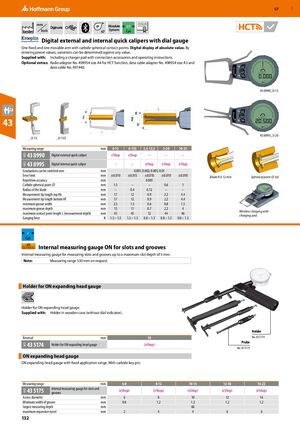

Цифровой скоростной нутромер с индикатором часового типа

Одно неподвижное и одно подвижное плечо с твердосплавными шариковыми контактными точками. Цифровой дисплей абсолютного значения. Введя предустановленные значения, можно определить отклонения от любого значения.

Поставляется с: Включая зарядную подушку с соединительными аксессуарами и инструкцией по эксплуатации.

Дополнительные принадлежности: Радиоадаптер для функции HCT, адаптер кабеля данных и кабель данных.

Параметр 0-15 мм 0-15S мм 2,5-12,5 мм 5-20 мм 10-25 мм
Диапазон измерения Модель 43 8990 / 43 8995
Модель 43 8990 (Скоростной нутромер) –
Модель 43 8995 (Внутренний скоростной нутромер) –
Разметка шкалы переключается, мм 0,001; 0,002; 0,005; 0,01
Предел погрешности, мм ±0,010 ±0,015 ±0,010 ±0,010 ±0,010
Повторяемость, мм 0,005
Диаметр твердосплавной шариковой точки, мм 1,5 – – 0,6 1
Радиус лезвия, мм – 0,4 0,12 – –
Длина измерительного наконечника верхняя Hb, мм 17 12 0,9 2,2 4,4
Длина измерительного наконечника нижняя Hf, мм 17 12 0,9 2,2 4,4
Минимальная ширина канавки, мм 2,5 1,5 0,6 0,8 1,5
Максимальная глубина канавки, мм 15 11 0,7 2,2 4
Максимальная длина контактной точки L (глубина измерения), мм 45 45 12 44 46
Усилие измерения, Н 1,3 – 1,5 1,3 – 1,5 0,8 – 1,3 0,8 – 1,3 0,8 – 1,3

Примечание: Беспроводная зарядка с зарядной подушкой. Лезвие R 0,12 мм. Сферическая точка ⌀ 0,6.

Нутромер ON для пазов и канавок

Нутромер для измерения пазов и канавок до максимальной глубины паза 5 мм.

Примечание: Диапазон измерения 530 мм по требованию.

Держатель расширяющейся измерительной головки ON

Держатель расширяющейся измерительной головки ON.

Поставляется с: Держатель в деревянном чемоданчике (без индикатора часового типа).

Параметр Значение
Обратный ход, мм 10
Модель 43 5174

Расширяющаяся измерительная головка ON

Расширяющаяся измерительная головка ON с фиксированным диапазоном применения. С твердосплавным штифтом.

Параметр 6-8 мм 8-12 мм 10-14 мм 12-18 мм 16-22 мм
Диапазон измерения Модель 43 5175 – Нутромер для пазов и канавок
Диаметр входа, мм 6 8 10 12 16
Минимальная ширина канавки, мм 0,8 1,2 1,2 1,2 1,2
Наибольшая глубина измерения, мм 60
Максимальный ход расширения, мм 2 4 4 6 6
