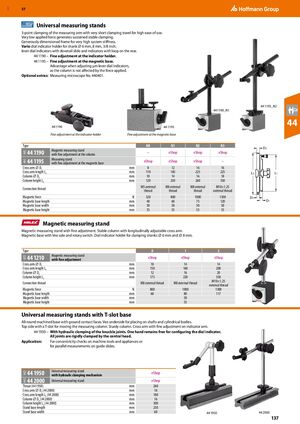

Универсальные стойки для контроля

Трёхточечное крепление измерительного рычага с очень коротким ходом зажима для удобства использования. Небольшое прилагаемое усилие обеспечивает устойчивое стабильное крепление. Щедро спроектированная рама для очень высокой жесткости системы. Многофункциональный держатель циферблатного индикатора для хвостовиков ⌀ 6 мм, 8 мм, 3/8 дюйма, рычажных циферблатных индикаторов с направляющей типа "ласточкин хвост" и индикаторов с петлей на спинке.

  • 44 1190 – Тонкая регулировка у держателя индикатора.
  • 44 1195 – Тонкая регулировка у магнитного основания. Преимущество при регулировке микрометровых рычажных циферблатных индикаторов, так как колонна не подвергается воздействию прилагаемого усилия.

Дополнительные принадлежности: Измерительный микроскоп № 440401.

Модель Описание N0 N1 N2 N3
44 1190 Стойка для контроля с магнитным основанием с тонкой регулировкой у колонны – eShop eShop eShop
44 1195 Стойка для контроля с магнитным основанием с тонкой регулировкой на магнитном основании eShop eShop eShop –
Параметр N0 N1 N2 N3
Диаметр поперечного рычага D1, мм 8 12 16 16
Длина поперечного рычага L1, мм 110 185 225 225
Диаметр колонны D2, мм 10 14 16 18
Высота колонны L2, мм 120 203 260 350
Резьба подключения M5 наружная резьба M8 наружная резьба M8 наружная резьба M10×1.25 наружная резьба
Магнитная сила, Н 320 800 1000 1300
Длина магнитного основания, мм 40 60 75 120
Ширина магнитного основания, мм 30 50 50 50
Высота магнитного основания, мм 35 55 55 55

Стойка для контроля с магнитным основанием

Стойка для контроля с магнитным основанием с тонкой регулировкой. Устойчивая колонна с продольно регулируемым поперечным рычагом. Магнитное основание с V-образной подошвой и поворотным переключателем. Держатель циферблатного индикатора для крепления хвостовиков ⌀ 6 мм и ⌀ 8 мм.

Модель Описание Тип 0 Тип 1 Тип 2
44 1210 Стойка для контроля с магнитным основанием с тонкой регулировкой eShop eShop eShop
Параметр Тип 0 Тип 1 Тип 2
Диаметр поперечного рычага D1, мм 10 14 14
Длина поперечного рычага L1, мм 150 160 200
Диаметр колонны D2, мм 12 16 20
Высота колонны L2, мм 175 220 350
Резьба подключения M8 наружная резьба M8 наружная резьба M10×1.25 наружная резьба
Магнитная сила, Н 800 1000 1300
Длина магнитного основания, мм 60 80 117
Ширина магнитного основания, мм 50
Высота магнитного основания, мм 55

Универсальные стойки для контроля с основанием Т-образного паза

Полностью обработанное основание с отшлифованными контактными поверхностями. V-образная нижняя часть для установки на валы и цилиндрические корпусы. Верхняя часть с Т-образным пазом для перемещения измерительной колонны. Прочная колонна. Поперечный рычаг с тонкой регулировкой на держателе индикатора.

  • 44 1950 – С гидравлическим креплением шарниров. Одна рука остается свободной для регулировки циферблатного индикатора. Все шарниры жестко зажимаются центральной головкой.

Применение: Для проверки концентричности на станках и устройствах или для параллельных измерений на направляющих ползунов.

Модель Описание Статус
44 1950 Универсальная стойка для контроля с гидравлическим механизмом зажима eShop
44 2000 Универсальная стойка для контроля eShop
Параметр Значение
Диаметр горловины (44 1950), мм 260
Диаметр поперечного рычага D1 (44 2000), мм 16
Длина поперечного рычага L1 (44 2000), мм 180
Диаметр колонны D2 (44 2000), мм 16
Высота колонны L2 (44 2000), мм 300
Длина основания стойки, мм 250
Ширина основания стойки, мм 60
