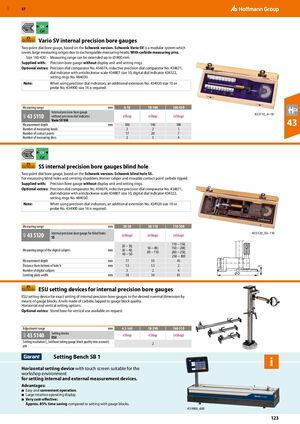

Прецизионные измерители внутреннего диаметра Vario SV
Двухточечный индикаторный измеритель внутреннего диаметра, основанный на версии Schwenk. Schwenk Vario SV – это модульная система, которая охватывает большие диапазоны измерения благодаря сменным измеряющим головкам. С измеряющими стержнями из карбида.
Размер 160-430 – диапазон измерения может быть расширен до ⌀ 800 мм.
Поставляется с: прецизионный измеритель внутреннего диаметра без блока индикации и установочных колец.
Дополнительные принадлежности: прецизионный циферблатный компаратор № 434674, индуктивный прецизионный циферблатный компаратор № 434671, индикатор с обратной шкалой 434807 размер 10, цифровой индикатор 434322, установочные кольца № 484030.
Примечание: при использовании прецизионных индикаторов требуется дополнительное удлинение № 434920 размер 10 или датчик № 434900 размер 16.
| Параметр | 6-18 | 18-160 | 160-430 |
|---|---|---|---|
| 43 5110 | Прецизионный измеритель внутреннего диаметра без прецизионного индикатора eShop eShop (eShop) | ||
| Глубина измерения Vario SV HM | 100 | 140 | 180 мм |
| Количество измеряющих головок | 2 | 2 | 1 |
| Количество контактных точек | 17 | 20 | 7 |
| Количество измерительных дисков | 2 | 5 | 4 |
Прецизионные измерители внутреннего диаметра SS для слепых отверстий
Двухточечный индикаторный измеритель внутреннего диаметра, основанный на версии Schwenk. Schwenk слепое отверстие SS. Для измерения слепых отверстий и центрирующих плеч. Нониусный штангенциркуль и подвижная контактная точка с наконечником из карбида.
Поставляется с: прецизионный измеритель внутреннего диаметра без блока индикации и установочных колец.
Дополнительные принадлежности: прецизионный циферблатный компаратор № 434674, индуктивный прецизионный циферблатный компаратор № 434671, индикатор с обратной шкалой 434807 размер 10, цифровой индикатор 434322, установочные кольца № 484030.
Примечание: при использовании прецизионных индикаторов требуется дополнительное удлинение № 434920 размер 10 или датчик № 434900 размер 16.
| Параметр | 20-50 | 50-110 | 110-300 |
|---|---|---|---|
| 43 5120 | Прецизионный измеритель внутреннего диаметра для слепых отверстий (eShop) (eShop) (eShop) | ||
| Диапазон измерения цифрового штангенциркуля | 20–30; 30–40; 40–50 | 50–80; 80–110 | 110–150; 150–200; 200–250; 250–300 мм |
| Глубина измерения | 77 | 55 | 45 мм |
| Расстояние от дна отверстия h | 1,5 | 1,5 | 2 мм |
| Количество цифровых штангенциркулей | 3 | 2 | 4 |
| Ширина центрирующей пластины | 18 | 34 | 81 мм |
Устройства настройки ESU для прецизионных измерителей внутреннего диаметра
Устройство настройки ESU для точной настройки прецизионных измерителей внутреннего диаметра на желаемый номинальный размер с помощью калибров. Наковальни из карбида, шлифованные до качества калибра. Опции горизонтальной и вертикальной настройки.
Дополнительные принадлежности: основание подставки для вертикального использования доступно по запросу.
| Параметр | Значение |
|---|---|
| 43 5140 | Устройство настройки ESU eShop eShop (eShop) |
| Диапазон регулирования | 4,5-160; 18-290; 160-510 мм |
| Разрешение настройки fu (без учета качества калибра) | 2 мкм |
Настоечный стол SB 1
Устройство горизонтальной настройки с сенсорным экраном, подходящее для производственной среды, для настройки внутренних и внешних измерительных устройств.
Преимущества:
- простая и удобная эксплуатация;
- большой интуитивный операционный дисплей;
- очень экономично: примерно 85% экономии времени по сравнению с настройкой калибрами.
