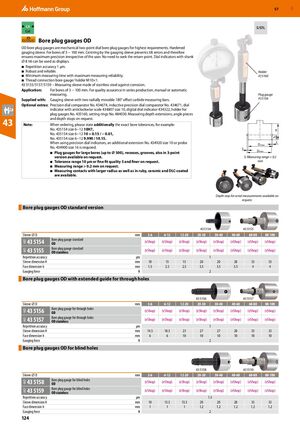

Пробки для измерения отверстий OD
Пробки для измерения отверстий OD – это механические двухточечные индикаторные пробки для измерения отверстий для высоких требований. Закаленный измеряющий рукав. Для отверстий 3 − 100 мм. Центрирование измеряющим рукавом предотвращает ошибки наклона и обеспечивает максимальную точность независимо от оператора. Нет необходимости искать точку возврата. Индикаторы с хвостовиком ⌀ 8 h6 можно использовать как индикаторы.
- Повторяемость 1 мкм.
- Надежный и надежный.
- Минимальное время измерения с максимальной надежностью измерения.
- Резьбовое соединение пробка/держатель M10×1.
43 5155/5157/5159 – измеряющий рукав из нержавеющей стали против коррозии.
Применение: для отверстий 3 − 100 мм. Для обеспечения качества в серийном производстве, ручное или автоматическое измерение.
Поставляется с: измеряющий рукав с двумя радиально подвижными смещенными на 180° стержнями из карбида.
Дополнительные принадлежности: прецизионный циферблатный компаратор № 434674, индуктивный прецизионный циферблатный компаратор № 434671, индикатор с обратной шкалой 434807 размер 10, цифровой индикатор 434322, держатель для пробок № 435160, установочные кольца № 484030. Удлинители глубины измерения, угловые детали и упоры глубины по запросу.
Примечание: при заказе, пожалуйста, укажите дополнительно точные допуски отверстия, например: № 435154 размер 6−12 10H7, № 435154 размер 6−12 10 + 0,15 / − 0,01, № 435154 размер 6−12 9,990 / 10,15.
При использовании прецизионных индикаторов требуется дополнительное удлинение № 434920 размер 10 или датчик № 434900 размер 16.
- Пробки для больших отверстий (до ⌀ 500), углублений, канавок, также в трехточечной версии доступны по запросу.
- Диапазон допуска 10 мкм или тонкая посадка класс 5 и выше по запросу.
- Диапазон измерения > 0,2 мм по запросу.
- Измеряющие контакты большего радиуса, а также из рубина, керамики и с покрытием DLC доступны.
Пробки для измерения отверстий OD стандартная версия
| Рукав ⌀ D (мм) | 3-6 | 6-12 | 12-20 | 20-30 | 30-40 | 40-60 | 60-80 | 80-100 |
|---|---|---|---|---|---|---|---|---|
| 43 5154 | Пробка для измерения отверстия стандартная OD (eShop) | |||||||
| 43 5155 | Пробка для измерения отверстия стандартная OD нержавеющая (eShop) | |||||||
| Повторяемость | 1 мкм | |||||||
| Размер рукава H (мм) | 10 | 15 | 15 | 20 | 20 | 28 | 33 | 33 |
| Размер лицевой стороны h (мм) | 1,5 | 2,5 | 2,5 | 3,5 | 3,5 | 3,5 | 4 | 4 |
| Измеряющее усилие | 2 N | |||||||
Пробки для измерения отверстий OD с удлиненным направляющим для сквозных отверстий
| Рукав ⌀ D (мм) | 3-6 | 6-12 | 12-20 | 20-30 | 30-40 | 40-60 | 60-80 | 80-100 |
|---|---|---|---|---|---|---|---|---|
| 43 5156 | Пробка для измерения отверстия для сквозных отверстий OD (eShop) | |||||||
| 43 5157 | Пробка для измерения отверстия для сквозных отверстий OD нержавеющая (eShop) | |||||||
| Повторяемость | 1 мкм | |||||||
| Размер рукава H (мм) | 14,5 | 18,5 | 23 | 27 | 27 | 28 | 33 | 33 |
| Размер лицевой стороны h (мм) | 6 | 6 | 10 | 10 | 10 | 10 | 10 | 10 |
| Измеряющее усилие | 2 N | |||||||
Пробки для измерения отверстий OD для слепых отверстий
| Рукав ⌀ D (мм) | 3-6 | 6-12 | 12-20 | 20-30 | 30-40 | 40-60 | 60-80 | 80-100 |
|---|---|---|---|---|---|---|---|---|
| 43 5158 | Пробка для измерения отверстия для слепых отверстий OD (eShop) | |||||||
| 43 5159 | Пробка для измерения отверстия для слепых отверстий OD нержавеющая (eShop) | |||||||
| Повторяемость | 1,5 мкм | |||||||
| Размер рукава H (мм) | 10 | 13,5 | 13,5 | 20 | 20 | 28 | 33 | 33 |
| Размер лицевой стороны h (мм) | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| Измеряющее усилие | 2 N | |||||||
