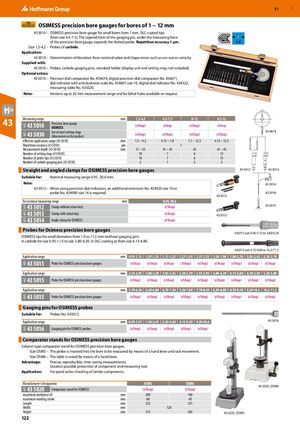

Прецизионные измерители внутреннего диаметра OSIMESS для отверстий 1 − 12 мм

43 5010 – прецизионный измеритель внутреннего диаметра OSIMESS для малых отверстий от 1 мм. Наконечники с покрытием DLC (начиная с размера 4,5-7,5). Коническая форма измеряющего стержня под действием измеряющего усилия прецизионного измерителя расширяет щелевой датчик. Повторяемость 1 мкм.

Размер 1,5-4,2 – датчики из карбида.

Применение: 43 5010 – определение отклонения от номинального значения и ошибок формы, таких как биение или конусность.

Поставляется с: 43 5010 – датчики, измеряющие стержни из карбида, стандартная оправка (блок индикации и установочные кольца не входят).

Дополнительные принадлежности: 43 5010 – прецизионный циферблатный компаратор № 434674, цифровой прецизионный циферблатный компаратор № 434671, индикатор с обратной шкалой № 434807 размер 10, цифровой индикатор № 434322, измерительный стол № 435020.

Примечание: версии с диапазоном измерения до 20 мм и для слепых отверстий доступны по запросу.

Параметр1,5-4,24,5-7,58-124,5-12
43 5010Прецизионный измеритель внутреннего диаметра (eShop)eShop(eShop)eShop
43 5030OSIMESS набор установочных колец из стали (eShop)(eShop)(eShop)(eShop)
Эффективный диапазон применения (43 5010)1,5 – 4,24,15 – 7,87,7 – 12,54,15 – 12,5 мм
Повторяемость (43 5010)1 мкм
Глубина измерения (43 5010)17 – 2541 – 454541 – 45 мм
Количество установочных колец (43 5030)107613
Количество наконечников датчика (43 5010)107613
Количество измеряющих стержней из карбида (43 5010)2122

Прямые и угловые зажимы для прецизионных измерителей внутреннего диаметра OSIMESS

Подходит для: номинальный диапазон измерения 0,95 -20,6 мм.

Примечание: 43 5013 – при использовании прецизионных индикаторов требуется дополнительное удлинение № 434920 размер 10 или датчик № 434900 размер 16.

ПараметрЗначение
43 5012Зажим без обратного ключа (eShop)
43 5013Зажим с обратным ключом (eShop)
43 5014Угловой зажим для OSIMESS (eShop)
Номинальный диапазон измерения0,95-20,6 мм

Датчики для прецизионных измерителей внутреннего диаметра OSIMESS

Наконечники OSIMESS для малых диаметров от 1,0 до 11,5 мм (без измеряющего стержня). Из карбида для размера 0,95-1,15 по размер 3,80-4,20. С покрытием DLC начиная с размера 4,15-4,80.

Диапазон применения (мм)Артикул
0,95-1,15; 1,07-1,25; 1,17-1,35; 1,27-1,45; 1,37-1,55; 1,50-1,90; 1,80-2,20; 2,05-2,45; 2,30-2,7043 5015 датчик для прецизионных измерителей внутреннего диаметра OSIMESS (eShop для каждого размера)
2,55-2,95; 2,80-3,20; 3,05-3,45; 3,30-3,70; 3,55-3,95; 3,80-4,20; 4,15-4,80; 4,70-5,30; 5,20-5,80
5,70-6,30; 6,20-6,80; 6,70-7,30; 7,20-7,80; 7,70-8,30; 8,20-8,80; 8,70-9,30; 9,20-10,5; 10,2-11,5

Измеряющие стержни для датчиков OSIMESS

Подходит для: датчики № 435015.

Диапазон применения (мм)Артикул
0,95-1,55; 1,50-2,45; 2,30-4,20; 4,15-9,30; 9,20-20,643 5016 измеряющий стержень для датчиков OSIMESS (eShop для каждого размера)

Опоры компаратора для прецизионных измерителей внутреннего диаметра OSIMESS

Опора компаратора колонного типа для прецизионных измерителей внутреннего диаметра OSIMESS.

Размер OSM5 – датчик вводится в измеряемое отверстие с помощью рычага и зубчатой передачи.

Размер OSM6 – стол поднимается с помощью рычага.

Преимущество: точные, воспроизводимые, экономящие время измерения. Максимально возможная защита компонента и измеряющего инструмента.

Применение: для быстрой массовой проверки однотипных компонентов.

ПараметрOSM5OSM6
43 5020Опора компаратора для OSIMESS (eShop)
Максимальный диаметр заготовки200160 мм
Максимальный рабочий ход6040 мм
Длина225231 мм
Ширина120 мм
Высота315265 мм
