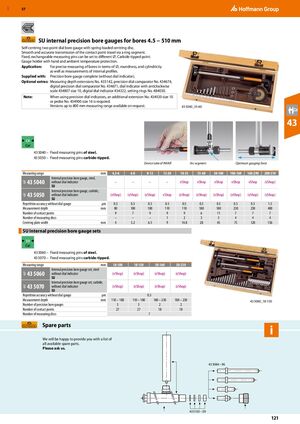

Прецизионные измерители внутреннего диаметра SU для отверстий 4,5 − 510 мм
Самоцентрирующийся двухточечный индикаторный измеритель внутреннего диаметра с пружиной нагруженного центрирующего диска. Плавная и точная передача движения контактной точки через кольцевой сегмент. Фиксированные, сменные измеряющие стержни можно устанавливать на различные ⌀. Точка с наконечником из карбида вольфрама. Оправка измерителя с защитой от температуры рукоятки и окружающей среды.
Применение: для точного измерения отверстий по диаметру, круглости и цилиндричности, а также измерения внутренних профилей.
Поставляется с: прецизионный измеритель внутреннего диаметра полный (без индикатора).
Дополнительные принадлежности: удлинители глубины измерения № 435142, прецизионный циферблатный компаратор № 434674, цифровой прецизионный циферблатный компаратор № 434671, индикатор с обратной шкалой 434807 размер 10, цифровой индикатор 434322, установочные кольца № 484030.
Примечание: при использовании прецизионных индикаторов требуется дополнительное удлинение № 434920 размер 10 или датчик № 434900 размер 16. Версии с диапазоном измерения до 800 мм доступны по запросу.
- 43 5040 – закрепленные измеряющие стержни из стали.
- 43 5050 – закрепленные измеряющие стержни с наконечниками из карбида.
| Параметр | Диапазон измерения (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4,5-6 | 6-8 | 8-12 | 12-20 | 18-35 | 35-60 | 50-100 | 100-160 | 160-290 | 280-510 | |
| 43 5040 | Прецизионный измеритель внутреннего диаметра, сталь, без индикатора – eShop eShop eShop eShop eShop eShop eShop (eShop) | |||||||||
| 43 5050 | Прецизионный измеритель внутреннего диаметра, карбид, без индикатора (eShop) (eShop) (eShop) eShop (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) | |||||||||
| Повторяемость без индикатора | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1,5 мкм |
| Глубина измерения | 80 | 100 | 100 | 110 | 110 | 180 | 180 | 230 | 230 | 400 мм |
| Количество контактных точек | 9 | 7 | 9 | 9 | 9 | 6 | 11 | 7 | 7 | 7 |
| Количество измерительных дисков | – | – | – | 1 | 2 | 3 | 3 | 4 | 4 | 4 |
| Ширина центрирующей пластины | 4 | 5,2 | 6,5 | 9 | 14,8 | 28 | 45 | 75 | 120 | 156 мм |
Наборы прецизионных измерителей внутреннего диаметра SU
- 43 5060 – закрепленные измеряющие стержни из стали.
- 43 5070 – закрепленные измеряющие стержни с наконечниками из карбида.
| Параметр | Диапазон измерения (мм) | |||
|---|---|---|---|---|
| 18-100 | 18-150 | 50-160 | 50-230 | |
| 43 5060 | Набор прецизионных измерителей внутреннего диаметра, сталь, без индикатора (eShop) (eShop) (eShop) (eShop) | |||
| 43 5070 | Набор прецизионных измерителей внутреннего диаметра, карбид, без индикатора (eShop) (eShop) (eShop) (eShop) | |||
| Повторяемость без индикатора | 0,5 мкм | |||
| Глубина измерения | 110 – 180 | 110 – 180 | 180 – 230 | 180 – 230 мм |
| Количество прецизионных измерителей внутреннего диаметра | 3 | 3 | 2 | 2 |
| Количество контактных точек | 27 | 27 | 18 | 18 |
| Количество измерительных дисков | 7 | |||
Запасные части
Мы с удовольствием предоставим вам список всех доступных запасных частей. Пожалуйста, свяжитесь с нами.
