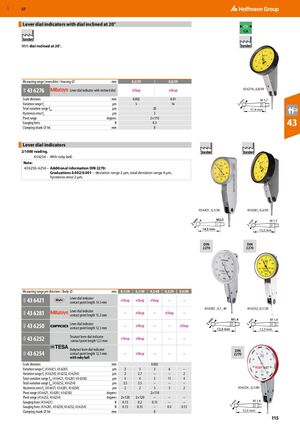

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 115

Предыдущая страница Следующая страница

Навигация

Рычажные индикаторы часового типа с наклоненным циферблатом под углом 20°

С наклоненным циферблатом под углом 20°.

Модель Описание 0,2/39 0,8/39
43 6276 Рычажный индикатор часового типа с наклоненным циферблатом eShop eShop
Параметр Единица Значение
Деления шкалы мм 0.002; 0.01
Диапазон отклонений fe мкм 5; 16
Общий диапазон отклонений ftot мкм 20
Погрешность гистерезиса fu мкм 3
Диапазон поворота градусы 2×110
Измерительное усилие Н 0.3
Зажимный штифт ⌀ h6 мм 8

Рычажные индикаторы часового типа

Шкала с делением 2/1000.

  • 43 6254 – С рубиновым шариком.

Примечание: 43 6250–6254 – Дополнительная информация DIN 2270: Деления 0.002/0.001 – диапазон отклонений 2 мкм, общий диапазон отклонений 4 мкм, погрешность гистерезиса 2 мкм.

Модель Описание 0,1/28 0,1/40 0,2/40 0,3/39 0,4/40
43 6421 Рычажный индикатор часового типа, длина щупа 14,5 мм eShop eShop eShop – –
43 6281 Рычажный индикатор часового типа, длина щупа 15,2 мм – eShop – eShop –
43 6250 Рычажный индикатор часового типа, длина щупа 12,5 мм – eShop – – eShop
43 6252 Рычажный индикатор часового типа Tesatast, длина щупа 12,5 мм eShop eShop – – –
43 6254 Рычажный индикатор часового типа Rubytast с рубиновым шариком, длина щупа 12,5 мм – eShop – – –
Параметр Единица 0,1/28 0,1/40 0,2/40 0,3/39 0,4/40
Деления шкалы мм 0.002
Диапазон отклонений fe (43 6421, 43 6281) мкм 3 3 3 6 –
Диапазон отклонений fe (43 6250, 43 6252, 43 6254) мкм 2 2.7 – – 2
Общий диапазон отклонений ftot (43 6421, 43 6281, 43 6250) мкм 4 4 5 11 4
Общий диапазон отклонений ftot (43 6252, 43 6254) мкм 3.5 3.5 – – –
Погрешность гистерезиса fu (43 6421, 43 6281, 43 6250) мкм 2 2 3 3 2
Диапазон поворота (43 6421, 43 6281, 43 6250) градусы 2×110
Диапазон поворота (43 6252, 43 6254) градусы 2×120 2×120 – – –
Измерительное усилие (43 6421) Н 0.15 0.2 0.15 – –
Измерительное усилие (43 6281, 43 6250, 43 6252, 43 6254) Н 0.15 0.15 – 0.4 0.15
Зажимный штифт ⌀ h6 мм 8
