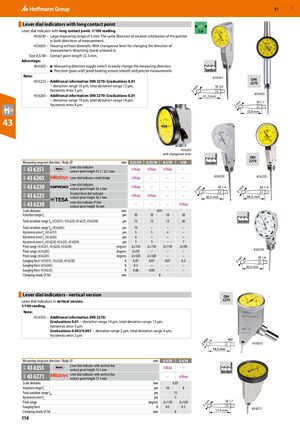

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 114

Предыдущая страница Следующая страница

Навигация

Рычажные индикаторы часового типа с длинным щупом

Рычажный индикатор часового типа с длинным щупом. Шкала с делением 1/100.

  • 43 6230 – Большой диапазон измерения 3 мм. Одинаковое направление вращения указателя (по часовой стрелке) в обоих направлениях измерения.
  • 43 6265 – Корпус без ласточкина хвоста. С переключателем для изменения направления измерения. Монтажный штифт ввернут.

Размер 0,5/38 – Длина щупа 32,3 мм.

Преимущества:

  • 43 6265 – Переключатель направления измерения для легкого изменения направления измерения. Прецизионные зубчатые передачи с ювелирным подшипником обеспечивают плавное и точное измерение.

Примечание:

  • 43 6225 – Дополнительная информация DIN 2270: Деления 0.01 – диапазон отклонений 10 мкм, общий диапазон отклонений 13 мкм, погрешность гистерезиса 3 мкм.
  • 43 6265 – Дополнительная информация DIN 2270: Деления 0.01 – диапазон отклонений 10 мкм, общий диапазон отклонений 14 мкм, погрешность гистерезиса 4 мкм.
Модель Описание 0,25/29 0,25/38 0,5/38 3/40
43 6351 Рычажный индикатор часового типа, длина щупа 41,2 / 32,3 мм eShop eShop eShop –
43 6265 Рычажный индикатор часового типа, малое исполнение eShop – – –
43 6220 Рычажный индикатор часового типа, длина щупа 36,5 мм eShop – – –
43 6225 Рычажный индикатор часового типа Tesatast, длина щупа 36,5 мм eShop eShop – –
43 6230 Рычажный индикатор часового типа P-line, длина щупа 36 мм – – – eShop
Параметр Единица Значение
Деления шкалы мм 0.01
Диапазон отклонений fe мкм 10; 10; 10; 20
Общий диапазон отклонений ftot (43 6351, 43 6220, 43 6225, 43 6230) мкм 13; 13; 13; 26
Общий диапазон отклонений ftot (43 6265) мкм 14
Погрешность гистерезиса fu (43 6351) мкм 5; 5; 4; –
Погрешность гистерезиса fu (43 6265) мкм 4
Погрешность гистерезиса fu (43 6220, 43 6225, 43 6230) мкм 3; 3; –; 7
Диапазон поворота (43 6351, 43 6220, 43 6230) градусы 2×110; 2×110; 2×110; 2×90
Диапазон поворота (43 6265) градусы 2×95
Диапазон поворота (43 6225) градусы 2×120; 2×120; –; –
Измерительное усилие (43 6351, 43 6220, 43 6230) Н 0.07; 0.07; 0.07; 0.2
Измерительное усилие (43 6265) Н 0.3
Измерительное усилие (43 6225) Н 0.06; 0.06; –; –
Зажимный штифт ⌀ h6 мм 8

Рычажные индикаторы часового типа – вертикальное исполнение

Рычажные индикаторы часового типа в вертикальном исполнении. Шкала с делением 1/100.

Примечание:

  • 43 6355 – Дополнительная информация DIN 2270: Деления 0.01 – диапазон отклонений 10 мкм, общий диапазон отклонений 13 мкм, погрешность гистерезиса 3 мкм. Деления 0.002/0.001 – диапазон отклонений 2 мкм, общий диапазон отклонений 4 мкм, погрешность гистерезиса 2 мкм.
Модель Описание 0,4/28 0,4/39
43 6355 Рычажный индикатор часового типа с вертикальным циферблатом, длина щупа 14,5 мм eShop –
43 6271 Рычажный индикатор часового типа с вертикальным циферблатом, длина щупа 17,4 мм – eShop
Параметр Единица Значение
Деления шкалы мм 0.01
Диапазон отклонений fe мкм 10; 8
Общий диапазон отклонений ftot мкм 13
Погрешность гистерезиса fu мкм 3
Диапазон поворота градусы 2×110; 2×120
Измерительное усилие Н 0.2; 0.3
Зажимный штифт ⌀ h6 мм 8
