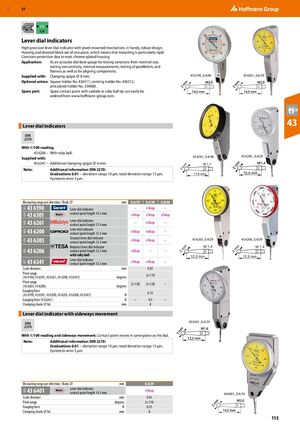

Рычажные индикаторы часового типа

Высокоточный рычажный индикатор часового типа с ювелирным механизмом в удобном прочном исполнении. Корпус и ласточкин хвост выполнены как одно целое, что обеспечивает особенно жесткое крепление. Защита от коррозии благодаря корпусу с матовым хромированием.

Применение: В качестве точного нутромера часового типа для проверки отклонений от номинального размера, проверки концентричности, проведения внутренних измерений, проверки параллельности и плоскостности, а также для выравнивания компонентов.

Поставляется с: Зажимный штифт ⌀ 8 мм.

Опциональные принадлежности: Квадратный держатель № 436511, центрирующий держатель № 436512, шарнирный держатель № 359680.

Запасная часть: Сменный щуп с твердосплавным или рубиновым наконечником можно заказать.

Рычажные индикаторы часового типа

DIN 2270. Шкала с делением 1/100.

  • 43 6206 – С рубиновым шариком.

Поставляется с: 43 6341 – Дополнительный зажимный штифт ⌀ 4 мм.

Примечание: Дополнительная информация DIN 2270: Деления 0.01 – диапазон отклонений 10 мкм, общий диапазон отклонений 13 мкм, погрешность гистерезиса 3 мкм.

Модель Описание 0,4/29 0,4/40 0,8/40
43 6190 Рычажный индикатор часового типа, длина щупа 14,5 мм – eShop –
43 6301 Рычажный индикатор часового типа, длина щупа 17,4 мм eShop eShop eShop
43 6261 Рычажный индикатор часового типа, длина щупа 17,4 мм – eShop –
43 6200 Рычажный индикатор часового типа, длина щупа 12,5 мм eShop eShop –
43 6205 Рычажный индикатор часового типа Tesatast, длина щупа 12,5 мм eShop eShop –
43 6206 Рычажный индикатор часового типа Rubytast с рубиновым шариком, длина щупа 12,5 мм eShop – –
43 6341 Рычажный индикатор часового типа, длина щупа 13,5 мм eShop eShop –
Параметр Единица Значение
Деления шкалы мм 0.01
Диапазон поворота (43 6190, 43 6301, 43 6261, 43 6200, 43 6341) градусы 2×110
Диапазон поворота (43 6205, 43 6206) градусы 2×120
Измерительное усилие (43 6190, 43 6301, 43 6200, 43 6205, 43 6206, 43 6341) Н 0.15
Измерительное усилие (43 6261) Н 0.3
Зажимный штифт ⌀ h6 мм 8

Рычажный индикатор часового типа с боковым ходом

DIN 2270. Шкала с делением 1/100 и боковой ход. Щуп движется в одной плоскости с циферблатом.

Примечание: Дополнительная информация DIN 2270: Деления 0.01 – диапазон отклонений 10 мкм, общий диапазон отклонений 13 мкм, погрешность гистерезиса 3 мкм.

Параметр Единица Значение
Диапазон измерения в каждом направлении / Корпус ⌀ мм 0,4/29
43 6401 – Рычажный индикатор часового типа, длина щупа 14,5 мм eShop
Деления шкалы мм 0.01
Диапазон поворота градусы 2×110
Измерительное усилие Н 0.25
Зажимный штифт ⌀ h6 мм 8
