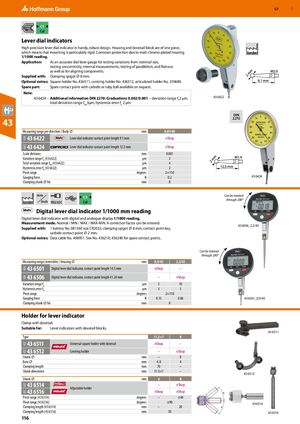

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 116

Предыдущая страница Следующая страница

Навигация

Рычажные индикаторы часового типа

Высокоточный рычажный индикатор часового типа в удобном прочном исполнении. Корпус и ласточкин хвост выполнены как одно целое, что обеспечивает особенно жесткое крепление. Защита от коррозии благодаря корпусу с матовым хромированием. Шкала с делением 1/1000.

Применение: В качестве точного нутромера часового типа для проверки отклонений от номинального размера, проверки концентричности, проведения внутренних измерений, проверки параллельности и плоскостности, а также для выравнивания компонентов.

Поставляется с: Зажимный штифт ⌀ 8 мм.

Опциональные принадлежности: Квадратный держатель № 436511, центрирующий держатель № 436512, шарнирный держатель № 359680.

Запасная часть: Сменный щуп с твердосплавным или рубиновым наконечником доступен по запросу.

Примечание: 43 6424 – Дополнительная информация DIN 2270: Деления 0.002/0.001 – диапазон отклонений fe 2 мкм, общий диапазон отклонений ftot 3 мкм, погрешность гистерезиса fu 2 мкм.

Модель Описание 0,07/40
43 6422 Рычажный индикатор часового типа, длина щупа 9,1 мм eShop
43 6424 Рычажный индикатор часового типа, длина щупа 12,5 мм eShop
Параметр Единица Значение
Деления шкалы мм 0.001
Диапазон отклонений fe (43 6422) мкм 3
Общий диапазон отклонений ftot (43 6422) мкм 4
Погрешность гистерезиса fu (43 6422) мкм 2
Диапазон поворота градусы 2×110
Измерительное усилие Н 0.2
Зажимный штифт ⌀ h6 мм 8

Цифровой рычажный индикатор часового типа

Цифровой рычажный индикатор часового типа с цифровым и аналоговым дисплеем. Шкала с делением 1/1000 мм. Режимы измерения: Нормальный / МИН / МАКС / МАКС-МИН. Возможно введение коэффициента корректировки.

Поставляется с: 1 батарея № 081560, тип CR2032, зажимный штифт ⌀ 8 мм, ключ для щупа, твердосплавный щуп ⌀ 2 мм.

Опциональные принадлежности: Кабель данных № 498951. Запасные щупы см. №№ 436210; 436240.

Модель Описание 0,9/45 2,2/45
43 6501 Цифровой рычажный индикатор часового типа, длина щупа 14,5 мм eShop –
43 6506 Цифровой рычажный индикатор часового типа, длина щупа 41,24 мм – eShop
Параметр Единица Значение
Диапазон отклонений fe мкм 5; 10
Погрешность гистерезиса fu мкм 3; 5
Диапазон поворота градусы 2×110
Измерительное усилие Н 0.15; 0.06
Зажимный штифт ⌀ h6 мм 8

Держатель для рычажного индикатора

Зажим с ласточкиным хвостом. Подходит для рычажных индикаторов часового типа с ласточкиным хвостом.

Модель Описание 11,5×7 8
43 6511 Универсальный квадратный держатель с ласточкиным хвостом eShop –
43 6512 Центрирующий держатель – eShop
43 6514 Регулируемый держатель – eShop
43 6516 Регулируемый держатель eShop
Параметр Единица Значение
Штифт ⌀ мм –; 8; 6; 8
Отверстие ⌀ мм 4; 8; 4; –
Длина зажима мм 70; –; –; 70
Размер штифта мм 11.5×7; –; –; –
Диапазон поворота (43 6514) градусы –; –; ±40; –
Диапазон поворота (43 6516) градусы ±90
Длина зажима (43 6514) мм –; –; 20; –
Длина зажима (43 6516) мм 70
