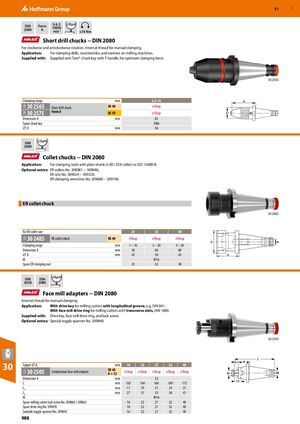

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 988

Предыдущая страница Следующая страница

Навигация

Короткие сверлильные цанги (DIN 2080)

Для вращения по часовой стрелке и против часовой стрелки. Внутренняя резьба для ручного зажима.

Применение: Для крепления сверл, зенкеров и разверток на фрезерных станках.

Поставляется: С ключом цанги Torx® с T-образной рукояткой для оптимальной силы зажима.

Диапазон зажима мм
30 2565 SK 40 — 2,5–16 мм — eShop
30 2575 SK 50 — eShop
Параметр Единица Значение
Размер A мм 85
Запасной ключ цанги – SW6
⌀ D мм 56

Цанговые цангохолдеры (DIN 2080)

Применение: Для крепления инструмента с гладким хвостовиком в ER/ESX цангах согласно ISO 15488-B.

Дополнительно: ER цанги № 308981–309040, наборы ER № 309024–309320, ключи для крепления ER № 309680–309740.

Для размера ER цанги –
30 2485 SK 40 — eShop eShop eShop
Параметр Единица Размеры
Диапазон зажима мм 1–16 2–20 4–26
Размер A мм 50 60 80
⌀ D мм 42 50 63
M – M16
Запасная гайка для крепления ER – 25 32 40

Адаптеры для торцевых фрез (DIN 2080)

Внутренняя резьба для ручного зажима.

Применение: С приводным ключом для фрез с продольным пазом, например DIN 841. С приводным кольцом для торцевых фрез для фрез с поперечными пазами, DIN 1880.

Поставляется: Приводной ключ, приводное кольцо для торцевых фрез и стопорный винт.

Дополнительно: Специальный переносной ключ № 309840.

Диаметр шпигота ⌀ d1 мм
30 2505 SK 40, A = 52 — eShop eShop eShop eShop eShop
Параметр Единица Размеры
Диаметр шпигота ⌀ d1 мм 16 22 27 32 40
Размер A мм 52
L мм 162 164 166 169 172
L3 мм 17 19 21 24 27
L4 мм 27 31 33 38 41
M – M16
Запасной стопорный винт для фрезы № 309860 / 309861 – 16 22 27 32 40
Запасное приводное кольцо № 309870 – 16 22 27 32 40
Подходящий переносной ключ № 309840 – 16 22 27 32 40
