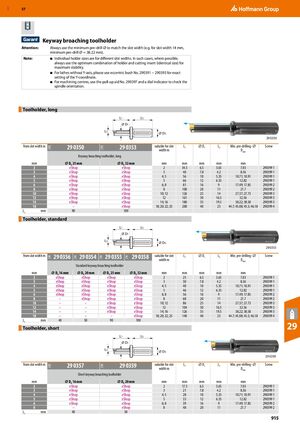

Державка для протягивания шпоночных пазов
Внимание
Всегда используйте минимальный диаметр предварительного сверления, соответствующий ширине паза (например, для ширины паза 14 мм минимальный диаметр предварительного сверления = 38,22 мм).
Примечание
- Различные размеры державок предназначены для разных ширин пазов. В таких случаях, где возможно, всегда используйте оптимальное сочетание державки и режущего инструмента (одинакового размера) для максимальной стабильности.
- Для станков без оси Y используйте эксцентриковую втулку № 290391–290393 для точной установки координаты Y.
- Для обрабатывающих центров используйте приспособление для подтягивания № 290397 и индикатор часового типа для проверки ориентации шпинделя.
Державка, удлинённая
| От ширины паза m (мм) | 29 0350 ⌀ DS 25 мм | 29 0353 ⌀ DS 32 мм | Подходит для ширины паза m (мм) | L1 (мм) | ⌀ D1 (мм) | L3 (мм) | Минимальный диаметр предварительного сверления Dmin (мм) | Винт |
|---|
| 2 | | | 2 | 34,5 | 6,5 | 3,65 | 7,03 | 290399 1 |
| 3 | | | 3 | 40 | 7,8 | 4,2 | 8,36 | 290399 1 |
| 4 | | | 4; 5 | 56 | 10 | 5,35 | 10,71; 10,91 | 290399 1 |
| 5 | | | 5 | 66 | 12 | 6,35 | 12,82 | 290399 1 |
| 6 | | | 6; 8 | 81 | 16 | 9 | 17,49; 17,85 | 290399 2 |
| 8 | | | 8 | 100 | 20 | 11 | 21,7 | 290399 2 |
| 10 | | | 10; 12 | 126 | 25 | 14 | 27,37; 27,73 | 290399 3 |
| 12 | | | 12 | 161 | 30 | 16,5 | 32,56 | 290399 3 |
| 14 | | | 14; 16 | 180 | 35 | 19,5 | 38,22; 38,58 | 290399 3 |
| 18 | – | | 18; 20; 22; 25 | 200 | 40 | 23 | 44,7; 45,08; 45,5; 46,18 | 290399 4 |
| LS (мм) | 90 | 100 | | | | | | |
Державка, стандартная
| От ширины паза m (мм) | 29 0356 ⌀ DS 16 мм | 29 0354 ⌀ DS 20 мм | 29 0355 ⌀ DS 25 мм | 29 0358 ⌀ DS 32 мм | Подходит для ширины паза m (мм) | L1 (мм) | ⌀ D1 (мм) | L3 (мм) | Минимальный диаметр предварительного сверления Dmin (мм) | Винт |
|---|
| 2 | | | | | 2 | 25 | 6,5 | 3,65 | 7,03 | 290399 1 |
| 3 | | | | | 3 | 30 | 7,8 | 4,2 | 8,36 | 290399 1 |
| 4 | | | | | 4; 5 | 40 | 10 | 5,35 | 10,71; 10,91 | 290399 1 |
| 5 | | | | | 5 | 46 | 12 | 6,35 | 12,82 | 290399 1 |
| 6 | | | | | 6; 8 | 56 | 16 | 9 | 17,49; 17,85 | 290399 2 |
| 8 | – | | | | 8 | 68 | 20 | 11 | 21,7 | 290399 2 |
| 10 | – | – | | | 10; 12 | 86 | 25 | 14 | 27,37; 27,73 | 290399 3 |
| 12 | – | – | | | 12 | 104 | 30 | 16,5 | 32,56 | 290399 3 |
| 14 | – | – | | | 14; 16 | 126 | 35 | 19,5 | 38,22; 38,58 | 290399 3 |
| 18 | – | – | – | | 18; 20; 22; 25 | 140 | 40 | 23 | 44,7; 45,08; 45,5; 46,18 | 290399 4 |
| LS (мм) | 40 | 50 | 90 | 100 | | | | | | |
Державка, короткая
| От ширины паза m (мм) | 29 0357 ⌀ DS 16 мм | 29 0359 ⌀ DS 20 мм | Подходит для ширины паза m (мм) | L1 (мм) | ⌀ D1 (мм) | L3 (мм) | Минимальный диаметр предварительного сверления Dmin (мм) | Винт |
|---|
| 2 | | | 2 | 17,5 | 6,5 | 3,65 | 7,03 | 290399 1 |
| 3 | | | 3 | 21 | 7,8 | 4,2 | 8,36 | 290399 1 |
| 4 | | | 4; 5 | 28 | 10 | 5,35 | 10,71; 10,91 | 290399 1 |
| 5 | | | 5 | 33 | 12 | 6,35 | 12,82 | 290399 1 |
| 6 | | | 6; 8 | 39 | 16 | 9 | 17,49; 17,85 | 290399 2 |
| 8 | – | | 8 | 48 | 20 | 11 | 21,7 | 290399 2 |
| LS (мм) | 40 | 50 | | | | | | |
