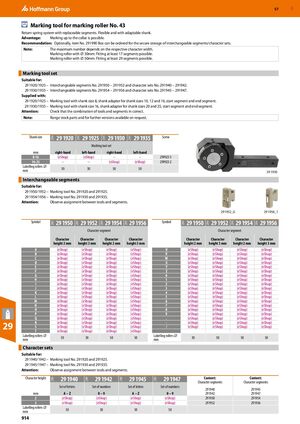

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 914
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Инструмент для маркировки роликом маркировки № 43
Система возвратных пружин с заменяемыми сегментами. Гибкая конструкция с адаптируемым хвостовиком.
Преимущества
Возможна маркировка вплоть до буртика.
Рекомендация
По желанию можно заказать контейнер (артикул 291990) для безопасного хранения заменяемых сегментов/наборов символов.
Примечание
- Максимальное количество зависит от ширины каждого символа.
- Маркировочный ролик диаметром 30 мм: возможна установка минимум 17 сегментов.
- Маркировочный ролик диаметром 50 мм: возможна установка минимум 29 сегментов.
Набор инструмента для маркировки
Подходит для:
- 29 1920/1925 – Заменяемые сегменты № 291950–291952 и наборы символов № 291940–291942.
- 29 1930/1935 – Заменяемые сегменты № 291954–291956 и наборы символов № 291945–291947.
Поставляется с:
- 29 1920/1925 – Инструмент для маркировки с размером хвостовика 8, адаптеры для размеров 10, 12 и 16, начальный и конечный сегменты.
- 29 1930/1935 – Инструмент для маркировки с размером хвостовика 16, адаптеры для размеров 20 и 25, начальный и конечный сегменты.
Внимание
Убедитесь в правильности сочетания инструмента и сегментов.
Примечание
Стандартные запчасти и дополнительные версии доступны по запросу.
| Размер хвостовика (мм) | 29 1920 Правоориентированный | 29 1925 Левоориентированный | 29 1930 Правоориентированный | 29 1935 Левоориентированный | Винт |
|---|---|---|---|---|---|
| 8–16 | – | – | 299923 3 | ||
| 16–25 | – | – | 299923 2 | ||
| Маркировочные ролики ⌀ (мм) | 30 | 30 | 50 | 50 |
Заменяемые сегменты
Подходит для:
- 29 1950/1952 – Инструмент для маркировки № 291920 и 291925.
- 29 1954/1956 – Инструмент для маркировки № 291930 и 291935.
Внимание
Соблюдайте соответствие между инструментом и сегментами.
| Символ | 29 1950 Символ высотой 2 мм | 29 1952 Символ высотой 3 мм | 29 1954 Символ высотой 2 мм | 29 1956 Символ высотой 3 мм | Символ | 29 1950 Символ высотой 2 мм | 29 1952 Символ высотой 3 мм | 29 1954 Символ высотой 2 мм | 29 1956 Символ высотой 3 мм |
|---|---|---|---|---|---|---|---|---|---|
| A | U | ||||||||
| B | V | ||||||||
| C | W | ||||||||
| D | X | ||||||||
| E | Y | ||||||||
| F | Z | ||||||||
| G | 0 | ||||||||
| H | 1 | ||||||||
| I | 2 | ||||||||
| J | 3 | ||||||||
| K | 4 | ||||||||
| L | 5 | ||||||||
| M | 6 | ||||||||
| N | 7 | ||||||||
| O | 8 | ||||||||
| P | 9 | ||||||||
| Q | . | ||||||||
| R | – | ||||||||
| S | / | ||||||||
| T |
Маркировочные ролики ⌀ (мм): 30, 30, 50, 50
Наборы символов
Подходит для:
- 29 1940/1942 – Инструмент для маркировки № 291920 и 291925.
- 29 1945/1947 – Инструмент для маркировки № 291930 и 291935.
Внимание
Соблюдайте соответствие между инструментом и сегментами.
| Высота символа (мм) | 29 1940 Набор букв A–Z | 29 1942 Набор цифр 0–9 | 29 1945 Набор букв A–Z | 29 1947 Набор цифр 0–9 | Содержимое |
|---|---|---|---|---|---|
| 2 | Сегменты символов 291940, 291942, 291950, 291952 | ||||
| 3 | Сегменты символов 291945, 291947, 291954, 291956 | ||||
| Маркировочные ролики ⌀ (мм) | 30 | 30 | 50 | 50 |
