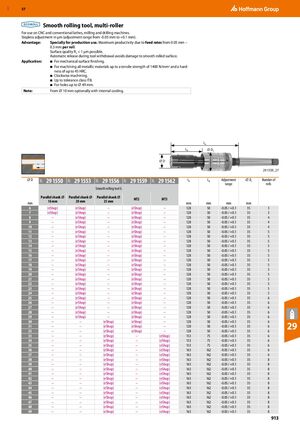

Инструмент для пластического деформирования, многороликовый
Для использования на станках ЧПУ, обычных токарных станках, фрезерных и сверлильных машинах. Бесступенчатая регулировка в микронах (диапазон регулировки от -0,05 мм до +0,1 мм).
Преимущества
- Специально для производственного применения. Максимальная производительность благодаря подачам от 0,05 мм до 0,3 мм на ролик.
- Возможна шероховатость поверхности Rz < 1 мкм.
- Автоматическое расцепление при отводе инструмента предотвращает повреждение прокатанной поверхности.
Применение
- Для механического чистового финиширования поверхности.
- Для обработки всех металлических материалов с пределом прочности до 1400 Н/мм² и твердостью до 45 HRC.
- Обработка в направлении вращения.
- До класса допусков IT8.
- Для отверстий диаметром до 49 мм.
Примечание
С диаметра 10 мм опционально с внутренним охлаждением.
| ⌀D (мм) | 29 1550 Цилиндрический хвостовик ⌀ 16 мм | 29 1553 Цилиндрический хвостовик ⌀ 20 мм | 29 1556 Цилиндрический хвостовик ⌀ 25 мм | 29 1559 MT2 | 29 1562 MT3 | LA (мм) | LN (мм) | Диапазон регулировки (мм) | ⌀ DS (мм) | Количество роликов |
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 3 | |||
| 7 | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 3 | |||
| 8 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 4 | ||
| 9 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 4 | ||
| 10 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 4 | ||
| 11 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 12 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 13 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 14 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 15 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 16 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 17 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 18 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 19 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 20 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 21 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 22 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 23 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 24 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 5 | ||
| 25 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 26 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 27 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 28 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 29 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 30 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 31 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 32 | – | – | – | 128 | 50 | -0,05 / +0,1 | 35 | 6 | ||
| 33 | – | – | – | 153 | 75 | -0,05 / +0,1 | 35 | 6 | ||
| 34 | – | – | – | 153 | 75 | -0,05 / +0,1 | 35 | 6 | ||
| 35 | – | – | – | 153 | 75 | -0,05 / +0,1 | 35 | 6 | ||
| 36 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 6 | ||
| 37 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 6 | ||
| 38 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 39 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 40 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 41 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 42 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 43 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 44 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 45 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 46 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 47 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 48 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 | ||
| 49 | – | – | – | 163 | 162 | -0,05 / +0,1 | 35 | 8 |
