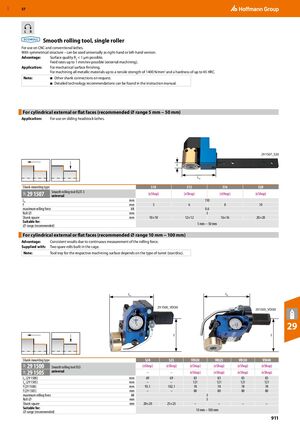

Инструмент для пластического деформирования, однороликовый
Для использования на станках ЧПУ и обычных токарных станках. Благодаря симметричной конструкции может использоваться универсально как правоориентированная или левоориентированная версия.
Преимущества
- Возможна шероховатость поверхности Rz < 1 мкм.
- Возможны подачи до 1 мм/об (внешняя обработка).
Применение
- Для механического чистового финиширования поверхности.
- Для обработки всех металлических материалов с пределом прочности до 1400 Н/мм² и твердостью до 45 HRC.
Примечание
- Другие типы посадочных хвостовиков доступны по запросу.
- Подробные технические рекомендации содержатся в инструкции.
Для цилиндрических наружных или плоских торцов (рекомендуемый диапазон диаметров 5 мм – 50 мм)
Для использования на токарных станках с подвижной бабкой.
| Тип хвостовика | S10 | S12 | S16 | S20 |
|---|---|---|---|---|
| Инструмент для пластического деформирования EG3T-3 29 1507 | ||||
| Универсальный | ||||
| LA (мм) | 110 | |||
| f (мм) | 5 | 6 | 8 | 10 |
| Максимальная сила прокатки (кН) | 0,6 | |||
| Диаметр ролика (мм) | 3 | |||
| Квадрат хвостовика (мм) | 10×10 | 12×12 | 16×16 | 20×20 |
| Диапазон диаметров подходит для (рекомендуемый) | 5 мм – 50 мм | |||
Для цилиндрических наружных или плоских торцов (рекомендуемый диапазон диаметров 10 мм – 100 мм)
Преимущества
Стабильные результаты благодаря непрерывному измерению силы прокатки.
Поставляется с
Двумя запасными роликами, встроенными в держатель.
Примечание
Выбор опоры для инструмента в зависимости от типа обрабатываемой поверхности зависит от конструкции револьвера (звёздочка/диск).
| Тип хвостовика | S20 | S25 | VDI20 | VDI25 | VDI30 | VDI40 |
|---|---|---|---|---|---|---|
| Инструмент для пластического деформирования EG5 29 1500 | ||||||
| Универсальный 29 1505 | – | – | ||||
| LA (29 1500) (мм) | 69 | 69 | 83 | 83 | 83 | 83 |
| LA (29 1505) (мм) | – | – | 121 | 121 | 121 | 121 |
| f (29 1500) (мм) | 93,1 | 102,1 | 78 | 78 | 78 | 78 |
| f (29 1505) (мм) | – | – | 80 | 80 | 80 | 80 |
| Максимальная сила прокатки (кН) | 3 | |||||
| Диаметр ролика (мм) | 5 | |||||
| Квадрат хвостовика (мм) | 20×20 | 25×25 | – | – | – | – |
| Диапазон диаметров подходит для (рекомендуемый) | 10 мм – 100 мм | |||||
