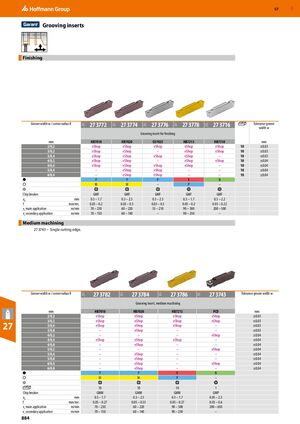

Резцовые пластины для чистовой обработки

Чистовая обработка

Ширина канавки w / радиус скругления R (мм) 27 3772 (HB7010) 27 3774 (HB7020) 27 3776 (CU7025) 27 3778 (HB7215) 27 3716 (HB7310) Допуск на ширину канавки w (мм)
2/0,2 eShop eShop eShop eShop eShop ±0,03
3/0,2 eShop eShop – eShop eShop ±0,03
3/0,4 eShop eShop eShop eShop – ±0,03
4/0,2 eShop eShop – eShop eShop ±0,04
4/0,4 eShop eShop eShop eShop – ±0,04
5/0,4 – eShop eShop – – ±0,04
6/0,4 – eShop eShop – – ±0,04
Делитель стружки P M GMF P M GMF P GMF K P GMF N GMF
ap (глубина резания) 0,3 – 1,7 мм 0,3 – 2,5 мм 0,3 – 2,5 мм 0,3 – 1,7 мм 0,3 – 2,2 мм
f (подача) 0,03 – 0,2 мм/об 0,03 – 0,3 мм/об 0,03 – 0,3 мм/об 0,03 – 0,2 мм/об 0,03 – 0,22 мм/об
vc основное применение 70 – 230 м/мин 60 – 220 м/мин 55 – 210 м/мин 90 – 300 м/мин 200 – 500 м/мин
vc вторичное применение 70 – 150 м/мин 60 – 140 м/мин – 90 – 250 м/мин –

Обработка средней тяжести

27 3743 – одно режущее лезвие.

Ширина канавки w / радиус скругления R (мм) 27 3782 (HB7010) 27 3784 (HB7020) 27 3786 (HB7215) 27 3743 (PCD) Допуск на ширину канавки w (мм)
2/0,2 eShop eShop eShop eShop ±0,03
3/0,2 eShop eShop eShop eShop ±0,03
3/0,4 eShop eShop eShop – ±0,03
3/0,8 – eShop – – ±0,03
4/0,2 – – – eShop ±0,04
4/0,4 eShop eShop eShop – ±0,04
4/0,8 – eShop – – ±0,04
5/0,2 – – – eShop ±0,04
5/0,4 – eShop – – ±0,04
5/0,8 – eShop – – ±0,04
6/0,4 – eShop – eShop ±0,04
6/0,8 – eShop – – ±0,04
Делитель стружки P M 10 GMM P M 10 GMM K P 10 GMM N 1 GMP
ap (глубина резания) 0,3 – 1,7 мм 0,3 – 2,5 мм 0,3 – 1,7 мм 0,05 – 2,5 мм
f (подача) 0,05 – 0,27 мм/об 0,05 – 0,35 мм/об 0,05 – 0,27 мм/об 0,03 – 0,6 мм/об
vc основное применение 70 – 230 м/мин 60 – 220 м/мин 90 – 300 м/мин 200 – 650 м/мин
vc вторичное применение 70 – 150 м/мин 60 – 140 м/мин 90 – 250 м/мин –
