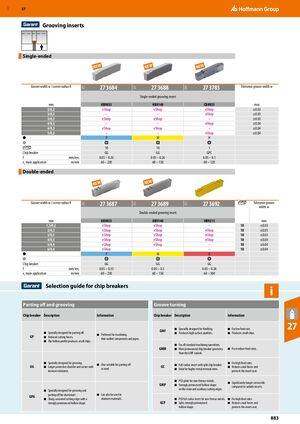

Резцовые пластины для обработки канавок

Односторонние

Ширина канавки w / радиус скругления R (мм) 27 3684 (HB9035) 27 3688 (HB9140) 27 3785 (CBN925) Допуск на ширину канавки w (мм)
2/0,2 eShop eShop eShop ±0,03
3/0,2 – – eShop ±0,03
3/0,3 eShop eShop – ±0,03
4/0,2 – – eShop ±0,04
4/0,3 eShop eShop – ±0,04
5/0,2 – – eShop ±0,04
Делитель стружки P 10 GG M 10 GG H 1 GPC
f (подача) 0,05 – 0,26 мм/об 0,05 – 0,26 мм/об 0,03 – 0,1 мм/об
vc основное применение 60 – 230 м/мин 60 – 150 м/мин 80 – 120 м/мин

Двусторонние

Ширина канавки w / радиус скругления R (мм) 27 3687 (HB9035) 27 3689 (HB9140) 27 3692 (HB9215) Допуск на ширину канавки w (мм)
1,5/0,2 eShop eShop – ±0,03
2/0,2 eShop eShop eShop ±0,03
3/0,3 eShop eShop eShop ±0,03
4/0,3 eShop eShop eShop ±0,04
5/0,4 eShop eShop – ±0,04
6/0,4 eShop – – ±0,04
Делитель стружки P GG M GG K GG
f (подача) 0,05 – 0,35 мм/об 0,05 – 0,3 мм/об 0,05 – 0,26 мм/об
vc основное применение 60 – 230 м/мин 60 – 150 м/мин 60 – 300 м/мин

Справочник по выбору делителей стружки

Отрезание и нарезание канавок

Делитель стружки Описание
GP
  • Пониженные силы резания.
  • Предпочтителен при обработке тонкостенных деталей и труб.
  • Полый профиль обеспечивает образование мелкой стружки.
GG
  • Специально разработан для нарезания канавок.
  • Также пригоден для отрезания в стали.
  • Увеличенная защитная фаска и радиусы углов повышают стойкость.
GPA
  • Специально разработан для нарезания канавок и отрезания алюминия.
  • Острая неметаллизированная режущая кромка с ярко выраженной полой формой.

Точение канавок

Делитель стружки Описание
GMF
  • Специально разработан для чистовой обработки.
  • Обеспечивает высокое качество поверхности.
  • Для низких подач.
  • Образует мелкую стружку.
GMM
  • Для всех стандартных операций обработки.
  • Геометрия делителя стружки более выраженная, чем у варианта GMF.
  • Для средних подач.
  • Для высоких подач.
GC
  • Пластина полного радиуса с расщеплённым делителем стружки.
  • Снижает осевые силы и защищает посадочное место пластины.
  • Идеален для более высоких скоростей удаления материала.
  • Пластина из PCD для цветных металлов.
  • Значительно более длительный срок службы по сравнению с пластинами из твёрдого сплава.
GMP
  • Ярко выраженная полая форма на главной и вспомогательной режущих кромках.
  • Может также использоваться с титановыми материалами.
  • Пластина из PCD полного радиуса для цветных металлов.
  • Для высоких подач.
GCP
  • Расщеплённая, ярко выраженная полая форма.
  • Снижает осевые силы и защищает посадочное место пластины.
