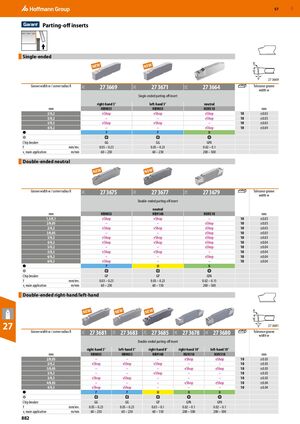

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 882

Предыдущая страница Следующая страница

Навигация

Вставки для отрезки

Односторонние

Ширина канавки w / радиус вершины R, мм 27 3669 (правая 5°) 27 3671 (левая 5°) 27 3664 (нейтральная) Допуск ширины канавки w, мм
HB9035 HB9035 HU9310
2/0,2 eShop eShop eShop ±0,03
3/0,2 — — eShop ±0,03
3/0,3 eShop eShop — ±0,03
4/0,2 — — eShop ±0,04

Стружколом P / GG
f 0,05 – 0,23 мм/об
vc основное применение 60 – 230 м/мин

Двусторонние нейтральные

Ширина канавки w / радиус вершины R, мм 27 3675 27 3677 27 3679 Допуск ширины канавки w, мм
HB9035 HB9140 HU9310
1,5/0,1 eShop eShop — ±0,03
2/0,05 — — eShop ±0,03
2/0,2 eShop eShop eShop ±0,03
3/0,05 — — eShop ±0,03
3/0,2 eShop eShop eShop ±0,03
4/0,2 eShop eShop eShop ±0,04
5/0,2 — — eShop ±0,04
5/0,3 eShop eShop — ±0,04
6/0,2 — — eShop ±0,04
6/0,3 eShop — — ±0,04

Стружколом P / GP
f 0,03 – 0,25 мм/об
vc основное применение 60 – 230 м/мин

Двусторонние правая/левая

Ширина канавки w / радиус вершины R, мм 27 3681 (правая 5°) 27 3683 (левая 5°) 27 3685 (правая 8°) 27 3678 (правая 10°) 27 3680 (левая 10°) Допуск ширины канавки w, мм
HB9035 HB9035 HB9140 HU9310 HU9310
2/0,05 — — — eShop eShop ±0,03
2/0,2 eShop eShop eShop — — ±0,03
3/0,05 — — — eShop eShop ±0,03
3/0,2 — — eShop — — ±0,03
3/0,3 eShop eShop — — — ±0,03
4/0,05 — — — eShop eShop ±0,04
4/0,3 eShop eShop — — — ±0,04

Стружколом P, P, M, N, N / GG, GG, GP, GPA, GPA
f 0,05 – 0,23, 0,05 – 0,23, 0,03 – 0,1, 0,02 – 0,1, 0,02 – 0,1 мм/об
vc основное применение 60 – 230, 60 – 230, 60 – 150, 200 – 500, 200 – 500 м/мин
