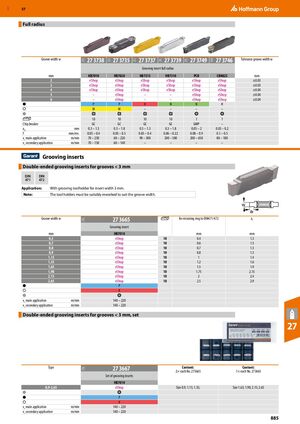

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 885

Предыдущая страница Следующая страница

Навигация

Резцовые пластины полного радиуса

Ширина канавки w (мм) 27 3738 (HB7010) 27 3735 (HB7020) 27 3737 (HB7215) 27 3739 (HB7310) 27 3749 (PCD) 27 3746 (CBN825) Допуск на ширину канавки w (мм)
2 eShop eShop eShop eShop eShop eShop ±0,03
3 eShop eShop eShop eShop eShop eShop ±0,03
4 eShop eShop eShop eShop eShop eShop ±0,04
5 – eShop – – eShop eShop ±0,04
6 – eShop – – eShop eShop ±0,04
Делитель стружки P M 10 GC P M 10 GC K 10 GC N 10 GC N 1 GMP H –
ap (глубина резания) 0,3 – 1,3 мм 0,3 – 1,8 мм 0,3 – 1,3 мм 0,3 – 1,8 мм 0,05 – 2 мм 0,03 – 0,2 мм
f (подача) 0,05 – 0,4 мм/об 0,05 – 0,5 мм/об 0,05 – 0,4 мм/об 0,06 – 0,22 мм/об 0,08 – 0,9 мм/об 0,1 – 0,5 мм/об
vc основное применение 70 – 230 м/мин 60 – 220 м/мин 90 – 300 м/мин 200 – 500 м/мин 200 – 650 м/мин 80 – 180 м/мин
vc вторичное применение 70 – 150 м/мин 60 – 140 м/мин – – – –

Двусторонние резцовые пластины для канавок < 3 мм

Применение: С держателем для обработки канавок для ширины пластины 3 мм.

Примечание: Держатели должны быть соответствующим образом переработаны для соответствия ширине канавки.

Ширина канавки w (мм) 27 3665 (HB7010) Количество режущих лезвий Допуск w для стопорного кольца по DIN471/472 (мм) ar (мм)
0,5 eShop 10 0,4 1,3
0,7 eShop 10 0,6 1,3
0,8 eShop 10 0,7 1,3
0,9 eShop 10 0,8 1,3
1,15 eShop 10 1 1,4
1,35 eShop 10 1,2 1,6
1,65 eShop 10 1,5 1,9
1,90 eShop 10 1,75 2,15
2,15 eShop 10 2 2,4
2,65 eShop 10 2,5 2,9
Делитель стружки P K
vc основное применение 140 – 220 м/мин
vc вторичное применение 140 – 220 м/мин

Двусторонние резцовые пластины для канавок < 3 мм, набор

Тип 27 3667 (HB7010) Содержание (габариты 0,9–2,65)
Набор резцовых пластин eShop 2 шт. каждого № 273665: размеры 0,9; 1,15; 1,35; 1 шт. каждого № 273665: размеры 1,65; 1,90; 2,15; 2,65
Делитель стружки P K
vc основное применение 140 – 220 м/мин
vc вторичное применение 140 – 220 м/мин
