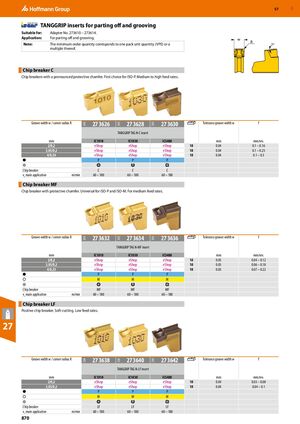

TANGGRIP пластины для отрезки и нарезания канавок

Подходит для: Адаптер No. 273610 – 273614.

Применение: Для отрезки и нарезания канавок.

Примечание: Минимальное количество заказа соответствует одной единице упаковки (VPE) или кратно ей.

Стружколом C

Стружколомы с выраженной защитной фаской. Первый выбор для ISO-P. Средние и высокие подачи.

Ширина канавки w / радиус при вершине R, мм 27 3626
IC1010		 27 3628
IC1030		 27 3630
IC5400		 Допуск ширины канавки w, мм Подача f, мм/об.
2/0,2 eShop eShop eShop 10; 0.04 0.1 – 0.16
3,05/0,2 eShop eShop eShop 10; 0.04 0.1 – 0.25
4/0,24 eShop eShop eShop 10; 0.04 0.1 – 0.3
Стружколом C C C
Скорость резания основного применения, м/мин 60 – 180 60 – 180 60 – 180

Стружколом MF

Стружколом с защитной фаской. Универсален для ISO-P и ISO-M. Для средних подач.

Ширина канавки w / радиус при вершине R, мм 27 3632
IC1010		 27 3634
IC1030		 27 3636
IC5400		 Допуск ширины канавки w, мм Подача f, мм/об.
2/0,2 eShop eShop eShop 10; 0.05 0.04 – 0.12
3,05/0,2 eShop eShop eShop 10; 0.05 0.06 – 0.18
4/0,25 eShop eShop eShop 10; 0.05 0.07 – 0.22
Стружколом MF MF MF
Скорость резания основного применения, м/мин 60 – 180 60 – 180 60 – 180

Стружколом LF

Положительный стружколом. Мягкое резание. Низкие подачи.

Ширина канавки w / радиус при вершине R, мм 27 3638
IC1010		 27 3640
IC1030		 27 3642
IC5400		 Допуск ширины канавки w, мм Подача f, мм/об.
2/0,2 eShop eShop eShop 10; 0.04 0.03 – 0.08
3,05/0,2 eShop eShop eShop 10; 0.04 0.04 – 0.1
Стружколом LF LF LF
Скорость резания основного применения, м/мин 60 – 180 60 – 180 60 – 180
