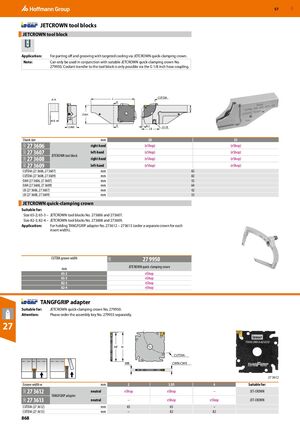

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 868

Предыдущая страница Следующая страница

Навигация

Блоки инструмента JETCROWN

Блок инструмента JETCROWN

Применение: Для отрезки и точения канавок с целевым охлаждением через быстрозажимную коронку JETCROWN.

Примечание: Может использоваться только вместе с подходящей быстрозажимной коронкой JETCROWN № 279950. Подвод СОЖ к блоку инструмента возможен только через штуцер шланга G 1/8 дюйма.

Размер хвостовика мм 20 25
27 3606 правая (eShop) (eShop)
27 3607 левая (eShop) (eShop)
27 3608 правая (eShop) (eShop)
27 3609 левая (eShop) (eShop)
Блок инструмента JETCROWN
CUTDIA (27 3606, 27 3607) мм 65
CUTDIA (27 3608, 27 3609) мм 82
OAH (27 3606, 27 3607) мм 55
OAH (27 3608, 27 3609) мм 64
LB (27 3606, 27 3607) мм 42
LB (27 3608, 27 3609) мм 53

Быстрозажимная коронка JETCROWN

Подходит для:

  • Размер 65-2; 65-3 – Блоки инструмента JETCROWN № 273606 и 273607.
  • Размер 82-3; 82-4 – Блоки инструмента JETCROWN № 273608 и 273609.

Применение: Для удержания адаптера TANGFGRIP № 273612 – 273613 (закажите отдельную коронку для каждой ширины пластины).

Диаметр режущей части, ширина канавки 27 9950
Быстрозажимная коронка JETCROWN
мм
65-2 eShop
65-3 eShop
82-3 eShop
82-4 eShop

Адаптер TANGFGRIP

Подходит для: Быстрозажимная коронка JETCROWN № 279950.

Внимание: Пожалуйста, закажите отдельно ключ сборки № 279955.

Ширина канавки w мм 2 3,05 4 Подходит для:
27 3612
нейтральная eShop eShop – JETCROWN
27 3613
нейтральная – eShop eShop JETCROWN
Адаптер TANGFGRIP
CUTDIA (27 3612) мм 65 65 –
CUTDIA (27 3613) мм – 82 82
