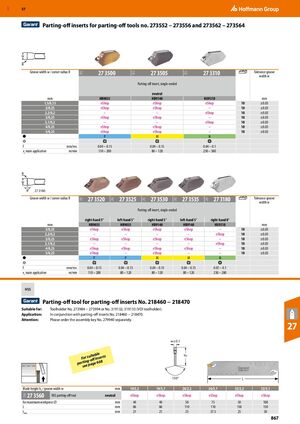

Пластины для отрезки для инструментов отрезки № 273552 – 273556 и 273562 – 273564

Ширина канавки w / радиус скругления R 27 3500 27 3505 27 3310 Допуск ширина канавки w
Пластина для отрезки, односторонняя, нейтральная
мм HB9035 HB9140 HU9310 мм
1,5/0,15 eShop eShop eShop 10 ±0,03
2/0,25 eShop eShop – 10 ±0,03
2,2/0,2 – – eShop 10 ±0,03
3/0,25 eShop eShop – 10 ±0,03
3,1/0,2 – – eShop 10 ±0,03
4/0,25 eShop eShop – 10 ±0,03
5/0,25 eShop eShop – 10 ±0,03
Материал P M N
f, мм/об. 0,04 – 0,15 0,04 – 0,15 0,04 – 0,1
vc основное применение, м/мин 110 – 200 80 – 120 230 – 380
Ширина канавки w / радиус скругления R 27 3520 27 3525 27 3530 27 3535 27 3180 Допуск ширина канавки w
Пластина для отрезки, односторонняя
правая 5° левая 5° правая 5° левая 5° правая 5° левая 5° правая 5° левая 5° правая 8°
мм HB9035 HB9035 HB9140 HB9140 HU9310 мм
2/0,25 eShop eShop eShop eShop – 10 ±0,03
2,2/0,2 – – – – eShop 10 ±0,03
3/0,25 eShop eShop eShop eShop – 10 ±0,03
3,1/0,2 – – – – eShop 10 ±0,03
4/0,25 eShop eShop eShop eShop – 10 ±0,03
5/0,25 eShop – eShop – – 10 ±0,03
Материал P M N
f, мм/об. 0,04 – 0,15 0,04 – 0,15 0,04 – 0,15 0,04 – 0,15 0,07 – 0,1
vc основное применение, м/мин 110 – 200 80 – 120 80 – 120 80 – 120 230 – 280

Инструмент для отрезки ВМ пластин № 218460 − 218470

Подходит для: Державка № 273984 − 273994 или № 319132; 319133 (державка VDI).

Применение: Используется вместе с пластинами для отрезки № 218460 − 218470.

Внимание: Пожалуйста, закажите отдельно ключ сборки № 279940.

Высота лезвия h5 / ширина канавки w Подходит для пластин для отрезки (см. стр. 668)
мм 19/2,2 19/3,1 26/2,2 26/3,1 32/2,2 32/3,1
27 3560 Инструмент для отрезки ВМ, нейтральный eShop eShop eShop eShop eShop eShop
для максимального диаметра заготовки мм 40 40 50 75 50 100
L мм 86 86 110 110 150 150
tmax мм 21 21 25 37,5 25 50
