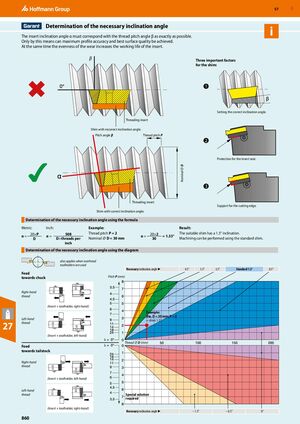

Определение необходимого угла наклона
Угол наклона пластины α должен соответствовать углу шага резьбы β как можно точнее. Только таким образом может быть достигнута максимальная точность профиля и наилучшее качество поверхности. При этом равномерность износа увеличивает период стойкости пластины.
Три важных фактора для выбора шайбы
- Установка правильного угла наклона.
- Защита посадочного места пластины.
- Поддержка режущей кромки.
Определение необходимого угла наклона по формуле
| Метрическая система | Дюймовая система | Пример | Результат |
|---|---|---|---|
| α ≈ 20×P / D | α ≈ 508 / (D×шаг в дюймах) | Шаг резьбы P = 2 Номинальный ⌀ D = 30 мм | α ≈ 20×2 / 30 = 1,33° Подходящая шайба имеет наклон 1,5° Обработка может выполняться с использованием стандартной шайбы |
Определение необходимого угла наклона по диаграмме
Также применяется при использовании подвесных держателей инструмента.
Пример: диаметр D = 30 мм; P = 2 = шайба 1,5°
| Направление подачи | Тип резьбы | Конфигурация (пластина + держатель) |
|---|---|---|
| Подача в сторону шпинделя | Правосторонняя резьба | Пластина + держатель, правосторонняя Необходимый угол наклона: 4,5° → 3,5° → 2,5° → Стандартный 1,5° → 0,5° |
| Пластина + держатель, левосторонняя | ||
| Левосторонняя резьба | Пластина + держатель, правосторонняя | |
| Пластина + держатель, левосторонняя | ||
| Подача в сторону задней бабки | Правосторонняя резьба | Пластина + держатель, правосторонняя Необходимый угол наклона: − 1,5° → − 0,5° → 0° |
| Пластина + держатель, левосторонняя | ||
| Левосторонняя резьба | Пластина + держатель, правосторонняя | |
| Пластина + держатель, левосторонняя Требуется специальное решение |
