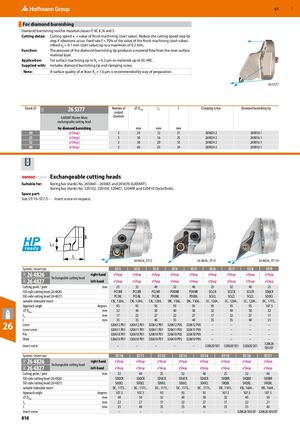

Режущие и зажимные инструменты Hoffmann Group 2026

Инструмент для алмазного притирания

Инструмент для алмазного притирания для классов материалов P, M, K, N и S.

Скорость резания vc = значение чистовой обработки (начальное значение). Постепенно снижайте скорость резания при возникновении вибраций. Подача f = 70 % значения чистовой обработки (начальное значение). Глубина врезания ap = 0,1 мм (начальное значение) до максимума 0,2 мм.

Давление наконечника алмазного притирания создает поток материала из приповерхностного слоя.

Для обработки поверхности до Ra = 0,3 мкм на материалах до 65 HRC.

Включает наконечник алмазного притирания и винт крепления.

Примечание: Подготовительная обработка с качеством поверхности не менее Ra = 1,6 мкм рекомендуется.

Державка ⌀	26 5377	Количество каналов ОЖ	⌀D_min мм	L3 мм	L мм	Винт крепления	Наконечник алмазного притирания
20	✓	3	24	12	21	269024 2	269016 1
25	✓	3	30	16	25	269024 2	269016 1
32	✓	3	38	20	33	269024 2	269016 1
40	✓	3	46	24	34	269024 2	269016 1

Подходит для: Расточных державок № 265060–265065 и 265076 (GARANT). Расточных державок № 320102, 320104, 320407, 320409 и 320410 (SwissTools).

Запасная часть: Размеры ST/10–ST/15 — винт крепления пластины по запросу.

Система / размер пластины	ST/1	ST/2	ST/3	ST/4	ST/5	ST/6	ST/7	ST/8	ST/9
26 4826 правый ход	eShop	eShop	eShop	eShop	eShop	eShop	eShop	eShop	eShop
26 4827 левый ход	eShop	eShop	eShop	eShop	eShop	eShop	eShop	eShop	eShop
Точка резания / соединение, мм	25	32	40	32	40	25	32	40	25
Код ISO головки (26 4826)	PCLNR	PCLNR	PCLNR	PDUNR	PDUNR	SCLCR	SCLCR	SCLCR	SDQCR
Код ISO головки (26 4827)	PCLNL	PCLNL	PCLNL	PDUNL	PDUNL	SCLCL	SCLCL	SCLCL	SDQCL
Подходящая сменяемая пластина	CN.. 1204..	CN.. 1204..	CN.. 1204..	DN.. 1506..	DN.. 1506..	CC.. 1204..	CC.. 1204..	CC.. 1204..	DC.. 11T3..
Угол подхода, градусы	95	95	95	93	93	95	95	95	107,5
⌀D_min мм	32	40	50	40	50	32	40	50	32
L3 мм	17	22	27	22	27	17	22	27	17
L мм	35	35	40	35	40	35	35	40	35
Рычаг	320612 P01	320612 P01	320612 P01	320612 P05	320612 P05	–	–	–	–
Винт рычага	320611 P01	320611 P01	320611 P01	320611 P05	320611 P05	–	–	–	–
Штифт	320618 P01	320618 P01	320618 P01	320618 P05	320618 P05	–	–	–	–
Прокладка	320610 P01	320610 P01	320610 P01	320610 P05	320610 P05	–	–	–	–
Винт крепления пластины	–	–	–	–	–	320620 S01	320620 S01	320620 S01	320626 S05/07

Система / размер пластины	ST/10	ST/11	ST/12	ST/13	ST/14	ST/15	ST/16	ST/17
26 4826 правый ход	eShop	eShop	eShop	eShop	eShop	eShop	eShop	eShop
26 4827 левый ход	eShop	eShop	eShop	eShop	eShop	eShop	eShop	eShop
Точка резания / соединение, мм	32	40	25	32	40	25	32	40
Код ISO головки (26 4826)	SDQCR	SDQCR	SDUCR	SDUCR	SDUCR	SVQBR	SVQBR	SVQBR
Код ISO головки (26 4827)	SDQCL	SDQCL	SDUCL	SDUCL	SDUCL	SVQBL	SVQBL	SVQBL
Подходящая сменяемая пластина	DC.. 11T3..	DC.. 11T3..	DC.. 11T3..	DC.. 11T3..	DC.. 11T3..	VB.. 1103..	VB.. 1604..	VB.. 1604..
Угол подхода, градусы	107,5	107,5	93	93	93	107,5	107,5	107,5
⌀D_min мм	40	50	32	40	50	32	40	50
L3 мм	22	27	17	22	27	17	22	27
L мм	35	40	35	35	40	35	35	40
Винт крепления пластины	–	–	–	–	–	–	320626 S05/07	320626 S05/07
