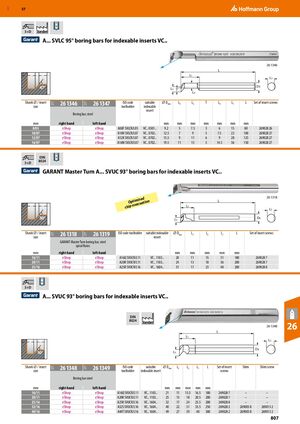

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 807

Предыдущая страница Следующая страница

Навигация

Расточные резцы A... SVLC 95° для индексируемых пластин VC..

Хвостовик ⌀ / размер пластины, мм Расточный резец, сталь Коды ISO Оправка инструмента Подходящая индексируемая пластина Размеры, мм Набор винтов пластины
правосторонняя левосторонняя ⌀ Dmin L3 L2 T L4 L1 L
8/05 eShop eShop A08F SVLCR/L05 VC.. 0501.. 9,2 5 7,5 3 6 15 80 269028 26
10/07 eShop eShop A10H SVLCR/L07 VC.. 0702.. 12,5 7 9 5 7,5 22 100 269028 27
12/07 eShop eShop A12K SVLCR/L07 VC.. 0702.. 15,5 9 11 6 9 28 125 269028 27
16/07 eShop eShop A16M SVLCR/L07 VC.. 0702.. 19,5 11 15 5 14,5 36 150 269028 27

Расточные резцы GARANT Master Turn A... SVUC 93° для индексируемых пластин VC..

Резец GARANT Master Turn, сталь со спиральными канавками

Хвостовик ⌀ / размер пластины, мм Правосторонняя Левосторонняя Код ISO оправки Подходящая индексируемая пластина Размеры, мм Набор винтов пластины
⌀ Dmin L3 L2 L1 L
16/11 eShop eShop A16Q SVUCR/L11 VC.. 1103.. 20 11 15 31 180 269028 7
20/11 eShop eShop A20R SVUCR/L11 VC.. 1103.. 24 13 18 36 200 269028 7
25/16 eShop eShop A25R SVUCR/L16 VC.. 1604.. 31 17 23 40 200 269028 8

Расточные резцы A... SVUC 93° для индексируемых пластин VC.. (стандартный)

Хвостовик ⌀ / размер пластины, мм Расточный резец, сталь Коды ISO Оправка инструмента Подходящая индексируемая пластина Размеры, мм Набор винтов пластины Прокладка Винт прокладки
⌀ Dmin L3 L2 L1 L
16/11 eShop eShop A16Q SVUCR/L11 VC.. 1103.. 21 11 15,5 16,5 180 269028 7 – –
20/11 eShop eShop A20R SVUCR/L11 VC.. 1103.. 25 13 18 20,5 200 269028 7 – –
25/16 eShop eShop A25R SVUCR/L16 VC.. 1604.. 32 17 24 25,5 200 269028 8 – –
32/16 eShop eShop A32S SVUCR/L16 VC.. 1604.. 40 22 31 33,5 250 269028 2 269005 8 269013 2
40/16 eShop eShop A40T SVUCR/L16 VC.. 1604.. 49 27 39 40 300 269028 2 269005 8 269013 2
