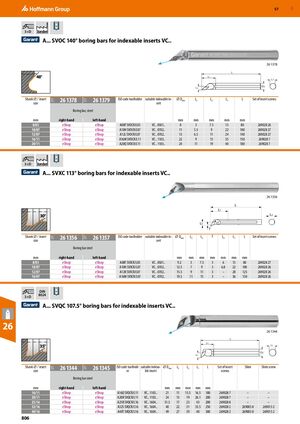

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 806

Предыдущая страница Следующая страница

Навигация

Расточные резцы A... SVOC 140° для индексируемых пластин VC..

Хвостовик ⌀ / размер пластины, мм Расточный резец, сталь Коды ISO Оправка инструмента Подходящая индексируемая пластина Размеры, мм Набор винтов пластины
правосторонняя левосторонняя ⌀ Dmin L3 L2 L1 L
8/05 eShop eShop A08F SVOCR/L05 VC.. 0501.. 8 3 7,5 15 80 269028 26
10/07 eShop eShop A10H SVOCR/L07 VC.. 0702.. 11 5,5 9 22 100 269028 27
12/07 eShop eShop A12L SVOCR/L07 VC.. 0702.. 13 6,5 11 24 140 269028 27
16/11 eShop eShop A16M SVOCR/L11 VC.. 1103.. 22 9 15 35 150 269028 7
20/11 eShop eShop A20Q SVOCR/L11 VC.. 1103.. 24 11 19 40 180 269028 7

Расточные резцы A... SVXC 113° для индексируемых пластин VC..

Хвостовик ⌀ / размер пластины, мм Расточный резец, сталь Коды ISO Оправка инструмента Подходящая индексируемая пластина Размеры, мм Набор винтов пластины
правосторонняя левосторонняя ⌀ Dmin L3 L2 T L4 L1 L
8/05 eShop eShop A08F SVXCR/L05 VC.. 0501.. 9,2 5 7,5 3 6 15 80 269028 27
10/07 eShop eShop A10H SVXCR/L07 VC.. 0702.. 12,5 7 9 3 6,8 22 100 269028 26
12/07 eShop eShop A12K SVXCR/L07 VC.. 0702.. 15,5 9 11 3 – 28 125 269028 26
16/07 eShop eShop A16M SVXCR/L07 VC.. 0702.. 19,5 11 15 3 – 36 150 269028 26

Расточные резцы A... SVQC 107,5° для индексируемых пластин VC..

Хвостовик ⌀ / размер пластины, мм Расточный резец, сталь Коды ISO Оправка инструмента Подходящая индексируемая пластина Размеры, мм Набор винтов пластины Прокладка Винт прокладки
правосторонняя левосторонняя ⌀ Dmin L3 L2 L1 L
16/11 eShop eShop A16Q SVQCR/L11 VC.. 1103.. 21 11 15,5 16,5 180 269028 7 – –
20/11 eShop eShop A20R SVQCR/L11 VC.. 1103.. 24 13 19 26,1 200 269028 7 – –
25/16 eShop eShop A25R SVQCR/L16 VC.. 1604.. 31,5 17 23 43 200 269028 8 – –
32/16 eShop eShop A32S SVQCR/L16 VC.. 1604.. 40 22 31 33,5 250 269028 2 269005 8 269013 2
40/16 eShop eShop A40T SVQCR/L16 VC.. 1604.. 49 27 39 40 300 269028 2 269005 8 269013 2
