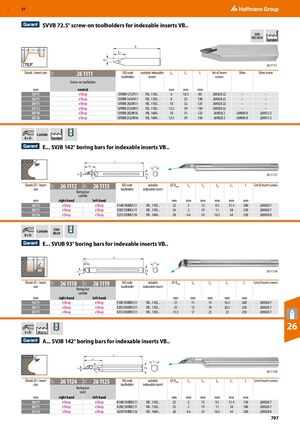

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 797

Предыдущая страница Следующая страница

Навигация

SVVB 72.5° резьбовые державки для сменных пластин VB..

Стандарт DIN ISO 5610

Размер хвостовика / пластины (мм) Статус Код ISO держателя резца Подходящая сменная пластина L4 (мм) L1 (мм) L (мм) Набор винтов пластины Прокладка Винт прокладки
12/11 eShop SVVBN 1212F11 VB.. 1103.. 6 18.5 80 269028 22 – –
16/11 eShop SVVBN 1616H11 VB.. 1103.. 8 25 100 269028 22 – –
20/11 eShop SVVBN 2020K11 VB.. 1103.. 10 32 125 269028 22 – –
25/11 eShop SVVBN 2525M11 VB.. 1103.. 12.5 39 150 269028 22 – –
20/16 eShop SVVBN 2020K16 VB.. 1604.. 10 31 125 269028 2 269005 8 269013 2
25/16 eShop SVVBN 2525M16 VB.. 1604.. 12.5 39 150 269028 2 269005 8 269013 2

E... SVJB 142° расточные резцы для сменных пластин VB.. (твёрдый сплав)

Размер хвостовика / пластины (мм) Правая Левая Код ISO держателя резца Подходящая сменная пластина ⌀ Dmin (мм) L3 (мм) L2 (мм) L4 (мм) L1 (мм) L (мм) Набор винтов пластины
16/11 eShop eShop E16R SVJBR/L11 VB.. 1103.. 22 2 15 9.5 31.4 200 269028 7
20/11 eShop eShop E20S SVJBR/L11 VB.. 1103.. 24 2 19 11 38 250 269028 7
25/16 eShop eShop E25S SVJBR/L16 VB.. 1604.. 28 4.6 24 16.5 44 250 269028 8

E... SVUB 93° расточные резцы для сменных пластин VB.. (твёрдый сплав)

Стандарт DIN 8024

Размер хвостовика / пластины (мм) Правая Левая Код ISO держателя резца Подходящая сменная пластина ⌀ Dmin (мм) L3 (мм) L2 (мм) L1 (мм) L (мм) Набор винтов пластины
16/11 eShop eShop E16R SVUBR/L11 VB.. 1103.. 21 11 15 16.5 200 269028 7
20/11 eShop eShop E20S SVUBR/L11 VB.. 1103.. 25 13 18 20.5 250 269028 7
25/11 eShop eShop E25S SVUBR/L11 VB.. 1103.. 31.5 17 23 23 250 269028 7

A... SVJB 142° расточные резцы для сменных пластин VB.. (стальной резец)

Размер хвостовика / пластины (мм) Правая Левая Код ISO держателя резца Подходящая сменная пластина ⌀ Dmin (мм) L3 (мм) L2 (мм) L4 (мм) L1 (мм) L (мм) Набор винтов пластины
16/11 eShop eShop A16M SVJBR/L11 VB.. 1103.. 22 2 15 9.5 31.4 150 269028 7
20/11 eShop eShop A20Q SVJBR/L11 VB.. 1103.. 25 2 19 11 38 180 269028 7
25/16 eShop eShop A25R SVJBR/L16 VB.. 1604.. 28 4.6 24 16.5 44 200 269028 8
