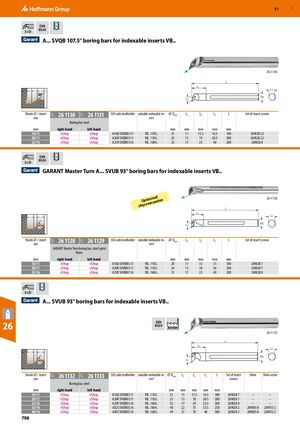

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 798

Предыдущая страница Следующая страница

Навигация

A... SVQB 107.5° расточные резцы для сменных пластин VB.. (стальной резец)

Стандарт DIN 8024

Размер хвостовика / пластины (мм) Правая Левая Код ISO держателя резца Подходящая сменная пластина ⌀ Dmin (мм) L3 (мм) L2 (мм) L1 (мм) L (мм) Набор винтов пластины
16/11 eShop eShop A16Q SVQBR/L11 VB.. 1103.. 21 11 15.5 16.5 180 269028 22
20/11 eShop eShop A20R SVQBR/L11 VB.. 1103.. 25 13 19 20.5 200 269028 22
25/16 eShop eShop A25R SVQBR/L16 VB.. 1604.. 32 17 23 40 200 269028 8

GARANT Master Turn A... SVUB 93° расточные резцы для сменных пластин VB.. (стальной резец с оптимизированной стружкодроблением)

Стандарт DIN 8024

Размер хвостовика / пластины (мм) Правая Левая Код ISO держателя резца Подходящая сменная пластина ⌀ Dmin (мм) L3 (мм) L2 (мм) L1 (мм) L (мм) Набор винтов пластины
16/11 eShop eShop A16Q SVUBR/L11 VB.. 1103.. 20 11 15 31 180 269028 7
20/11 eShop eShop A20R SVUBR/L11 VB.. 1103.. 24 13 18 36 200 269028 7
25/16 eShop eShop A25R SVUBR/L16 VB.. 1604.. 31 17 23 40 200 269028 8

A... SVUB 93° расточные резцы для сменных пластин VB.. (стальной резец)

Стандарт DIN 8024

Размер хвостовика / пластины (мм) Правая Левая Код ISO держателя резца Подходящая сменная пластина ⌀ Dmin (мм) L3 (мм) L2 (мм) L1 (мм) L (мм) Набор винтов пластины Прокладка Винт прокладки
16/11 eShop eShop A16Q SVUBR/L11 VB.. 1103.. 21 11 15.5 16.5 180 269028 7 – –
20/11 eShop eShop A20R SVUBR/L11 VB.. 1103.. 25 13 18 20.5 200 269028 7 – –
25/16 eShop eShop A25R SVUBR/L16 VB.. 1604.. 32 17 24 25.5 200 269028 8 – –
32/16 eShop eShop A32S SVUBR/L16 VB.. 1604.. 40 22 31 33.5 250 269028 2 269005 8 269013 2
40/16 eShop eShop A40T SVUBR/L16 VB.. 1604.. 49 27 39 40 300 269028 2 269005 8 269013 2
