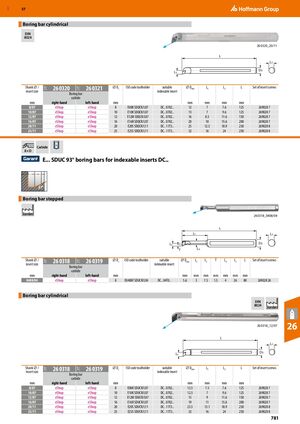

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 781
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Расточная державка цилиндрическая
DIN 8024
| Диаметр державки/размер пластины (мм) | 26 0320 Правая |
26 0320 Левая |
⌀ Ds (мм) | ISO код державки | Подходящая сменная пластина | ⌀ Dmin (мм) | L3 (мм) | L2 (мм) | L (мм) | Набор крепежных винтов |
|---|---|---|---|---|---|---|---|---|---|---|
| 8/07 | eShop | eShop | 8 | E08K SDQCR/L07 | DC.. 0702.. | 12 | 7 | 7.6 | 125 | 269028 7 |
| 10/07 | eShop | eShop | 10 | E10K SDQCR/L07 | DC.. 0702.. | 13 | 7 | 9.6 | 125 | 269028 7 |
| 12/07 | eShop | eShop | 12 | E12M SDQCR/L07 | DC.. 0702.. | 16 | 8.5 | 11.6 | 150 | 269028 7 |
| 16/07 | eShop | eShop | 16 | E16R SDQCR/L07 | DC.. 0702.. | 20 | 10 | 15.6 | 200 | 269028 7 |
| 20/11 | eShop | eShop | 20 | E20S SDQCR/L11 | DC.. 11T3.. | 25 | 12.5 | 18.9 | 250 | 269028 8 |
| 25/11 | eShop | eShop | 25 | E25S SDQCR/L11 | DC.. 11T3.. | 32 | 16 | 24 | 250 | 269028 8 |
Твердосплавная расточная державка. E... SDQC 107,5° для сменных пластин DC..
Расточная державка ступенчатая
| Диаметр державки/размер пластины (мм) | 26 0318 Правая |
26 0318 Левая |
⌀ Ds (мм) | ISO код державки | Подходящая сменная пластина | ⌀ Dmin (мм) | L3 (мм) | L2 (мм) | T (мм) | L4 (мм) | L1 (мм) | L (мм) | Набор крепежных винтов |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0408/04 | eShop | eShop | 8 | E0408F SDUCR/L04 | DC.. 04T0.. | 5.6 | 3 | 7.5 | 1.5 | 4 | 26 | 80 | 269028 26 |
Расточная державка цилиндрическая
DIN 8024
| Диаметр державки/размер пластины (мм) | 26 0318 Правая |
26 0318 Левая |
⌀ Ds (мм) | ISO код державки | Подходящая сменная пластина | ⌀ Dmin (мм) | L3 (мм) | L2 (мм) | L (мм) | Набор крепежных винтов |
|---|---|---|---|---|---|---|---|---|---|---|
| 8/07 | eShop | eShop | 8 | E08K SDUCR/L07 | DC.. 0702.. | 12.5 | 7.5 | 7.6 | 125 | 269028 7 |
| 10/07 | eShop | eShop | 10 | E10K SDUCR/L07 | DC.. 0702.. | 12.5 | 7 | 9.6 | 125 | 269028 7 |
| 12/07 | eShop | eShop | 12 | E12M SDUCR/L07 | DC.. 0702.. | 15 | 9 | 11.6 | 150 | 269028 7 |
| 16/07 | eShop | eShop | 16 | E16R SDUCR/L07 | DC.. 0702.. | 19 | 11 | 15.6 | 200 | 269028 7 |
| 20/11 | eShop | eShop | 20 | E20S SDUCR/L11 | DC.. 11T3.. | 23.5 | 13.1 | 18.9 | 250 | 269028 8 |
| 25/11 | eShop | eShop | 25 | E25S SDUCR/L11 | DC.. 11T3.. | 32 | 16 | 24 | 250 | 269028 8 |
Твердосплавная расточная державка. E... SDUC 93° для сменных пластин DC..
