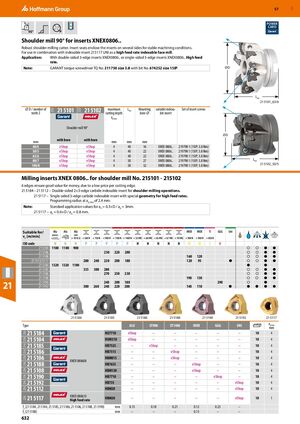

Плечевая фреза 90° для пластин XNEX0806..

Прочная плечевая фреза. Гнезда пластин со всех сторон окружают пластины для стабильных условий обработки. Используется в сочетании со сменной пластиной 215117 UNI как высокопроизводительная торцевая фреза.

Применение: С двусторонними 3-кромочными пластинами XNEX0806.. или односторонними 3-кромочными пластинами XNEX0806.. Высокая подача.

Примечание: Используйте динамометрический отвертку GARANT TQ № 211750 размер 3,8 с битой № 674252 размер 15IP.

Плечевая фреза 90° с отверстием

⌀ D / количество зубьев Z (мм) 21 5101 21 5102 Максимальная глубина резания ap макс (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Подходящая сменная пластина Набор винтов пластины
40/4 eShop eShop 4 40 16 XNEX 0806.. 219798 1 (15IP; 3.8 Nm)
50/5 eShop eShop 4 40 22 XNEX 0806.. 219798 1 (15IP; 3.8 Nm)
63/6 eShop eShop 4 40 22 XNEX 0806.. 219798 1 (15IP; 3.8 Nm)
80/7 eShop eShop 4 50 27 XNEX 0806.. 219798 1 (15IP; 3.8 Nm)
100/8 eShop eShop 4 50 32 XNEX 0806.. 219798 1 (15IP; 3.8 Nm)

Сменные пластины XNEX 0806.. для плечевой фрезы № 215101 - 215102

6 кромок обеспечивают отличное соотношение цены и качества благодаря низкой стоимости одной кромки.

  • 21 5184 – 21 5112: Двусторонняя 2×3-кромочная твердосплавная сменная пластина для операций плечевого фрезерования
  • 21 5117: Односторонняя 3-кромочная твердосплавная сменная пластина со специальной геометрией для высоких подач. Радиус программирования при максимальной глубине обработки 2,4 мм

Примечание: Стандартные значения применения для ae = 0,3×D / ap = 3 мм. 21 5117 – ae = 0,6×D / ap = 0,8 мм.

Код ISO Скорость резания vc [м/мин]
N N N P P P P P H H H H H M M S K
21 5104 1100 1100 900 – – – – – – – – – – – – ○ ●
21 5106 – – – 250 220 200 – – – – – – – – – ○ ●
21 5108 – – – – – – – – 160 120 – – – – – ○ ●
21 5112/5117 280 240 220 200 180 – – – 120 95 – – – ● – ○ ●
21 5184 1320 1320 1100 – – – – – – – – – – – – ● ●
21 5185 – – – 335 300 280 – – – – – – – – – ○ ●
21 5186 – – – 270 250 230 – – – – – – – – – ○ ●
21 5188 – – – – – – – – 190 130 – – – – – ○ ●
21 5190 – – – 240 200 180 – – – – – – – – 290 ○ ●
21 5192 300 260 240 220 200 – – – 140 110 – – – ● – ● ●

Материалы и параметры

Код модели Тип пластины ALU ST900 ST1400 INOX GGG UNI ap макс (мм)
21 5184 HU7710, eShop – – – – – 4
21 5104 HUM310, eShop – – – – – 4
21 5185 HB7525 – eShop – – – 4
21 5186 XNEX 080608 HB7515 – – eShop – – 4
21 5106 HBM015 – – eShop – – 4
21 5188 HB7635 – – – eShop – 4
21 5108 HBM130 – – – eShop – 4
21 5190 HB7710 – – – – eShop 4
21 5192 HB735 – – – – – eShop 4
21 5112 HBM20 – – – – – eShop 4
21 5117 XNEX 080610 / Высокая подача HBM20 – – – – – eShop 1
Параметр подачи Модели Единица ALU ST900 ST1400 INOX GGG UNI
fz (21 5184, 21 5104, 21 5185, 21 5186, 21 5106, 21 5108, 21 5190) мм 0,15 0,18 0,21 0,12 0,23 –
fz (21 5188) мм – – – 0,13 – –
