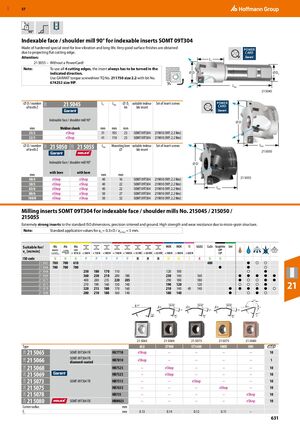

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 631

Предыдущая страница Следующая страница

Навигация

Торцевая/плечевая фреза 90° для сменных пластин SOMT 09T304

Изготовлена из закаленной специальной стали для снижения вибрации и обеспечения долгого срока службы. Отличное качество поверхности достигается благодаря выступающей плоской режущей кромке.

Внимание:

  • 21 5055 – без PowerCard

Примечание: Для использования всех 4 режущих кромок пластину всегда необходимо повернуть в указанном направлении. Используйте динамометрический отвертку GARANT TQ № 211750 размер 2,2 с битой № 674252 размер 9IP.

Торцевая/плечевая фреза 90° с хвостовиком Weldon

⌀ D / количество зубьев Z (мм) Модель L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Подходящая сменная пластина Набор винтов пластины
25/2 21 5045 31 105 25 SOMT 09T304 219810 (9IP; 2.2 Nm)
32/3 21 5045 41 110 25 SOMT 09T304 219810 (9IP; 2.2 Nm)

Торцевая/плечевая фреза 90° с отверстием

⌀ D / количество зубьев Z (мм) 21 5050 21 5055 Ltot (мм) Отверстие крепления ⌀ (мм) Подходящая сменная пластина Набор винтов пластины
40/4 eShop eShop 40 16 SOMT 09T304 219810 (9IP; 2.2 Nm)
50/5 eShop eShop 40 22 SOMT 09T304 219810 (9IP; 2.2 Nm)
63/6 eShop eShop 40 22 SOMT 09T304 219810 (9IP; 2.2 Nm)
80/6 eShop eShop 50 27 SOMT 09T304 219810 (9IP; 2.2 Nm)
100/8 eShop eShop 50 32 SOMT 09T304 219810 (9IP; 2.2 Nm)

Сменные пластины SOMT 09T304 для торцевых/плечевых фрез № 215045 / 215050 / 215055

Чрезвычайно прочные пластины по стандартным размерам ISO, точно спеченные и шлифованные. Высокая прочность и стойкость к износу благодаря микрозернистой структуре.

Примечание: Стандартные значения применения для ae = 0,3×D / ap макс = 5 мм.

Код ISO Скорость резания vc [м/мин] Применяется для материалов
N, N, N, P, P, P, P, P, H, H, H, M, M, S, K ●/○
21 5065 780, 700, 610 – 480 ●, ○, ○
21 5066 780, 780, 780 – ● ●, ○
21 5068 250, 180, 170, 110 – 120, 100 – ○ ●
21 5069 360, 250, 210, 200, 180 – 230, 140, 160 ●, ●, ●, ●, ●
21 5073 400, 280, 235, 220, 205 – 290, 180, 180 ●, ○, ○, ●, ●
21 5075 270, 190, 160, 150, 140 – 190, 120, 40, 120 ●, ○, ●, ○, ●
21 5078 320, 215, 180, 170, 160 – 210, 140 ●, ●, ○
21 5080 280, 210, 180, 160, 140 – 180, 140 ●, ○, ●, ○

Материалы и параметры

Код модели Тип пластины ALU ST900 ST1400 INOX UNI Радиус при вершине (мм)
21 5065 SOMT 09T304 FR HU7710, eShop – – – – 10
21 5066 SOMT 09T304 FR diamond-coated HB7810, eShop – – – – 10
21 5068 HB7525 – eShop – – 10
21 5069 HB7525 – eShop – – 10
21 5073 SOMT 09T304 TR HB7515 – – eShop – 10
21 5075 HB7635 – – – eShop 10
21 5078 HB735 – – – – eShop 10
21 5080 SOMT 09T304 ER HBM025 – – – – eShop 10
Параметр Единица 21 5065 21 5069 21 5073 21 5075 21 5080
Радиус при вершине мм 0,13 0,14 0,12 0,11 –
fz мм 0,13 0,14 0,12 0,11 –
