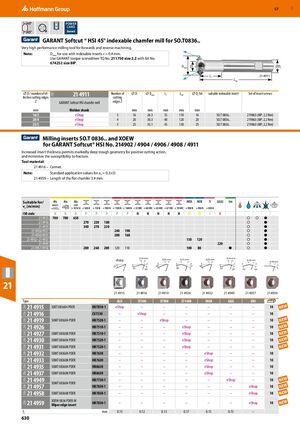

Фреза Softcut® HSI для фасок 45° для пластин SO.T 0836..

Высокопроизводительный инструмент для фрезерования вперёд и назад.

Примечание: Dmax для использования со сменными пластинами r = 0,4 мм. Используйте динамометрический отвёртку GARANT TQ № 211750 размер 2,2 с битой № 674252 размер 8IP.

⌀D / количество эффективных режущих кромок Z
мм		 21 4911
Фреза Softcut HSI для фасок хвостовик Weldon		 Количество режущих кромок Z ⌀D
мм		 ⌀Dmax
мм		 L1
мм		 Ltot
мм		 ⌀ Ds h6
мм		 Совместимая сменная пластина Набор крепёжных винтов пластин
16/3 eShop 3 16 26,3 35 110 16 SO.T 0836.. 219863 (8IP; 2.2 Nm)
20/4 eShop 4 20 30,3 40 120 20 SO.T 0836.. 219863 (8IP; 2.2 Nm)
25/5 eShop 5 25 35,1 45 130 25 SO.T 0836.. 219863 (8IP; 2.2 Nm)

Сменные пластины SO.T 0836.. и XOEW для фрез GARANT Softcut® HSI № 214902 / 4904 / 4906 / 4908 / 4911

Увеличенная толщина пластины позволяет использовать глубокую геометрию канавки для положительного режущего действия и минимизирует подверженность разрушению.

Материал инструмента:

  • 21 4916 – Церметный материал

Примечание: Стандартные значения применения для ae = 0,3×D. 21 4959 – Длина плоской фаски 3,4 мм.

Артикул Тип пластины vc [м/мин] Материал детали (ISO код) Подача на зуб fz
мм
21 4915 SOET 083604 PDER 700 (N) ALU (HU7810-1), eShop 0,15
21 4916 – 270 (P), CU7530 ST500 0,12
21 4919 SOMT 083604 PDER 340 (P), HB7520-1, eShop ST900 0,15
21 4926 – 240 (P), HB7510-1, eShop ST1400 0,17
21 4927 SOMT 083608 PDER 240 (P), HB7510-1, eShop ST1400 0,17
21 4930 SOMT 083604 PDER 200 (P), HB7520-1, eShop ST1400 0,17
21 4931 SOMT 083608 PDER 200 (P), HB7520-1, eShop ST1400 0,17
21 4932 SOMT 083604 PDER 150 (H), HB7630, eShop INOX 0,15
21 4933 SOMT 083608 PDER 150 (H), HB7630, eShop INOX 0,15
21 4935 SOMT 083604 PDER 120 (H), HB8630, eShop INOX 0,15
21 4937 SOMT 083608 PDER 120 (H), HB8630, eShop INOX 0,15
21 4949 SOMT 083604 PDER 220 (M), HB7730-1, eShop GGG 0,15
21 4957 – 280 (P), HB7830-1, eShop UNI –
21 4958 SOMT 083608 PDER 280 (P), HB7830-1, eShop UNI –
21 4959 XOEW 0836 PDER-W 280 (P), HB7830-1, eShop UNI –
