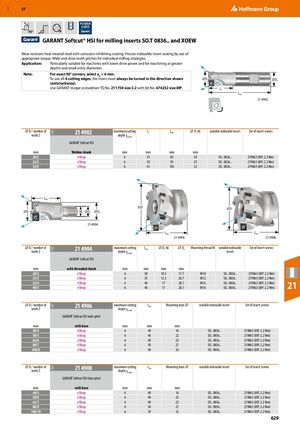

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 629

Предыдущая страница Следующая страница

Навигация

Фреза Softcut® HSI для пластин SO.T 0836.. и XOEW

Износостойкая закалённая сталь с антикоррозионным покрытием. Точное позиционирование сменной пластины благодаря использованию надлежащего момента затяжки. Широкий и плотный шаг зубьев для различных стратегий фрезерования.

Применение: Особенно подходит для станков с меньшей мощностью привода и для обработки на больших глубинах и малых диаметрах входа.

Примечание: Для точных углов 90°, выберите ap = 6 мм. Для использования всех 4 режущих кромок пластину необходимо всегда поворачивать в указанном направлении (против часовой стрелки). Используйте динамометрический отвёртку GARANT TQ № 211750 размер 2,2 с битой № 674252 размер 8IP.

Фреза со сквозным отверстием Weldon

⌀D / количество зубьев Z
мм		 21 4902
Фреза Softcut HSI хвостовик Weldon		 Максимальная глубина резания ap max
мм		 L1
мм		 Ltot
мм		 ⌀ Ds h6
мм		 Совместимая сменная пластина Набор крепёжных винтов пластин
20/2 eShop 6 35 85 20 SO.. 0836.. 219863 (8IP; 2.2 Nm)
25/3 eShop 6 39 95 25 SO.. 0836.. 219863 (8IP; 2.2 Nm)
32/4 eShop 6 45 105 32 SO.. 0836.. 219863 (8IP; 2.2 Nm)

Фреза с конической хвостовиком

⌀D / количество зубьев Z
мм		 21 4904
Фреза Softcut HSI с конической хвостовиком		 Максимальная глубина резания ap max
мм		 Ltot
мм		 ⌀D1 h6
мм		 ⌀D2
мм		 Резьба монтажа M Совместимая сменная пластина Набор крепёжных винтов пластин
20/2 eShop 6 30 10,5 17,7 M10 SO.. 0836.. 219863 (8IP; 2.2 Nm)
25/3 eShop 6 35 12,5 20,7 M12 SO.. 0836.. 219863 (8IP; 2.2 Nm)
32/4 eShop 6 40 17 28,7 M16 SO.. 0836.. 219863 (8IP; 2.2 Nm)
40/5 eShop 6 40 17 28,7 M16 SO.. 0836.. 219863 (8IP; 2.2 Nm)

Фреза Softcut® HSI с широким шагом

⌀D / количество зубьев Z
мм		 21 4906
Фреза Softcut HSI с отверстием		 Максимальная глубина резания ap max
мм		 Ltot
мм		 Диаметр отверстия монтажа
мм		 Совместимая сменная пластина Набор крепёжных винтов пластин
40/4 eShop 6 40 16 SO.. 0836.. 219863 (8IP; 2.2 Nm)
50/5 eShop 6 40 22 SO.. 0836.. 219863 (8IP; 2.2 Nm)
63/6 eShop 6 40 22 SO.. 0836.. 219863 (8IP; 2.2 Nm)
80/7 eShop 6 50 27 SO.. 0836.. 219863 (8IP; 2.2 Nm)
100/8 eShop 6 50 32 SO.. 0836.. 219863 (8IP; 2.2 Nm)

Фреза Softcut® HSI с плотным шагом

⌀D / количество зубьев Z
мм		 21 4908
Фреза Softcut HSI с отверстием		 Максимальная глубина резания ap max
мм		 Ltot
мм		 Диаметр отверстия монтажа
мм		 Совместимая сменная пластина Набор крепёжных винтов пластин
40/5 eShop 6 40 16 SO.. 0836.. 219863 (8IP; 2.2 Nm)
50/6 eShop 6 40 22 SO.. 0836.. 219863 (8IP; 2.2 Nm)
63/7 eShop 6 40 22 SO.. 0836.. 219863 (8IP; 2.2 Nm)
80/8 eShop 6 50 27 SO.. 0836.. 219863 (8IP; 2.2 Nm)
100/10 eShop 6 50 32 SO.. 0836.. 219863 (8IP; 2.2 Nm)
