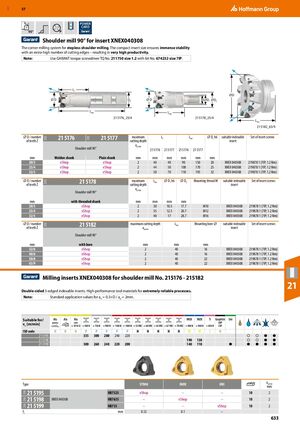

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 633

Предыдущая страница Следующая страница

Навигация

Плечевая фреза 90° для пластины XNEX040308

Система угловых фрез для плавного плечевого фрезерования. Компактный размер пластины обеспечивает огромную жесткость с очень высоким числом режущих кромок, обеспечивая чрезвычайно высокую производительность.

Примечание: Используйте динамометрический отвертку GARANT TQ № 211750 размер 1,2 с битой № 674252 размер 7IP.

Плечевая фреза 90° с хвостовиком Weldon

⌀ D / количество зубьев Z (мм) 21 5176 L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Подходящая сменная пластина Набор винтов пластины
20/3 eShop 40 90 20 XNEX 040308 219878 1 (7IP; 1.2 Nm)
25/4 eShop 44 100 25 XNEX 040308 219878 1 (7IP; 1.2 Nm)
32/5 eShop 50 110 32 XNEX 040308 219878 1 (7IP; 1.2 Nm)

Плечевая фреза 90° с простым хвостовиком

⌀ D / количество зубьев Z (мм) 21 5177 L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Подходящая сменная пластина Набор винтов пластины
20/3 eShop 40 150 20 XNEX 040308 219878 1 (7IP; 1.2 Nm)
25/4 eShop 50 170 25 XNEX 040308 219878 1 (7IP; 1.2 Nm)
32/5 eShop 70 195 32 XNEX 040308 219878 1 (7IP; 1.2 Nm)

Плечевая фреза 90° с резьбовым хвостовиком

⌀ D / количество зубьев Z (мм) 21 5178 Ltot (мм) ⌀ D1 h6 (мм) ⌀ D2 (мм) Резьба крепления M Подходящая сменная пластина Набор винтов пластины
20/3 eShop 30 10,5 17,7 M10 XNEX 040308 219878 1 (7IP; 1.2 Nm)
25/4 eShop 35 12,5 20,7 M12 XNEX 040308 219878 1 (7IP; 1.2 Nm)
32/5 eShop 40 17 28,7 M16 XNEX 040308 219878 1 (7IP; 1.2 Nm)

Плечевая фреза 90° с отверстием

⌀ D / количество зубьев Z (мм) 21 5182 Максимальная глубина резания ap макс (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Подходящая сменная пластина Набор винтов пластины
32/6 eShop 2 40 16 XNEX 040308 219878 1 (7IP; 1.2 Nm)
40/6 eShop 2 40 16 XNEX 040308 219878 1 (7IP; 1.2 Nm)
50/8 eShop 2 40 22 XNEX 040308 219878 1 (7IP; 1.2 Nm)
63/9 eShop 2 40 22 XNEX 040308 219878 1 (7IP; 1.2 Nm)

Сменные пластины XNEX040308 для плечевой фрезы № 215176 - 215182

Двусторонние 3-кромочные сменные пластины. Высокопроизводительные инструментальные материалы для чрезвычайно надежных операций.

Примечание: Стандартные значения применения для ae = 0,3×D / ap = 2 мм.

Код ISO Скорость резания vc [м/мин]
N N N P P P P P H H H H H M M S N
21 5195 – – – 335 300 280 240 220 – – – – – – – ○ ●
21 5198 – – – – – – – – 190 130 – – – – – ○ ●
21 5199 – – – 300 260 240 220 200 140 110 – – – ● – ● ●

Материалы и параметры

Код модели Тип пластины ST900 INOX UNI ap макс (мм)
21 5195 HB7525, eShop – – 2
21 5198 XNEX 040308 HB7635 – eShop 2
21 5199 HB735 – – eShop 2
Параметр подачи Единица ST900 INOX UNI
fz мм 0,12 0,1 –
