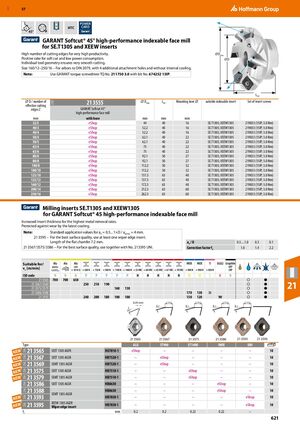

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 621

Предыдущая страница Следующая страница

Навигация

Высокопроизводительная индексируемая торцовая фреза GARANT Softcut® 45°

Для пластин SE.T1305 и XEEW

Особенности и преимущества:

  • Большое количество режущих кромок для очень высокой производительности.
  • Положительный передний угол для мягкого резания и низкого энергопотребления.
  • Индивидуальная геометрия инструмента обеспечивает очень плавное резание.

Размер 160/12–250/16 – Для оправок по DIN 2079, с 4 дополнительными отверстиями крепления и без внутреннего охлаждения.

Примечание:

Используйте крутящий момент отвёртки GARANT TQ No. 211750 3.0 с битом No. 674252 15IP.

Технические характеристики 21 3555

⌀ D / количество эффективных режущих кромок Z (мм) ⌀ Dmax (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Подходящая пластина Набор крепёжных винтов
32/3 44 40 16 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
40/3 52.2 40 16 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
40/4 52.2 40 16 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
50/4 62.1 40 22 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
50/5 62.1 40 22 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
63/4 75 40 22 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
63/6 75 40 22 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
80/6 92.1 50 27 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
80/8 92.1 50 27 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
100/8 112.2 50 32 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
100/10 112.2 50 32 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
125/10 137.3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
125/12 137.3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
160/12 172.3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
200/14 212.3 63 60 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)
250/16 262.3 63 60 SE.T1305; XEEW1305 219833 (15IP; 3.0 Nm)

Фрезерные пластины SE.T1305 и XEEW1305

Для высокопроизводительной индексируемой торцовой фрезы GARANT Softcut® 45

Особенности:

  • Увеличенная толщина пластины для наивысших объёмов съёма металла.
  • Защищена от износа новейшим покрытием.

Примечание:

Стандартные значения применения для ae = 0.5–1×D / ap макс = 4 мм.

  • 21 3595 – Для наилучшего качества поверхности используйте по крайней мере одну пластину с чистовой кромкой. Длина плоской фаски 7.2 мм.
  • 21 3567/3575/3586 – Для наилучшего качества поверхности используйте вместе с No. 213595 UNI.

Параметры пластин

ae / D 0.5–1.0 0.3 0.1
Коэффициент коррекции fz 1.0 1.4 2.2

Рекомендуемое применение по скорости резания vc [м/мин]

Код ISO N P H M S K
21 3565 700 700 650 – – – – ●
21 3567/3569; 21 3575/3579 – 250 210 190 160 130 – – – ●
21 3586/3588 – – 170 130 30 – – ●
21 3593 – 240 200 180 100 100 – 150 120 90 ●

Пластины SE.T1305

Вид Код ALU ST900 ST1400 INOX UNI ap макс (мм)
21 3565 SEET 1305 AGFR HU7810-1 eShop – – – 10
21 3567 SEET 1305 AGSR HB7520-1 – eShop – – 10
21 3569 SEMT 1305 AGSR HB7520-1 – eShop – – 10
21 3575 SEET 1305 AGSR HB7510-1 – – eShop – 10
21 3579 SEMT 1305 AGSR HB7510-1 – – eShop – 10
21 3586 SEET 1305 AGSR HB8630 – – – eShop 10
21 3588 SEMT 1305 AGSR HB8630 – – – eShop 10
21 3593 – HB7830-1 – – – – 10
21 3595 XEEW 1305 AGER HB7830-1 – – – eShop 10
