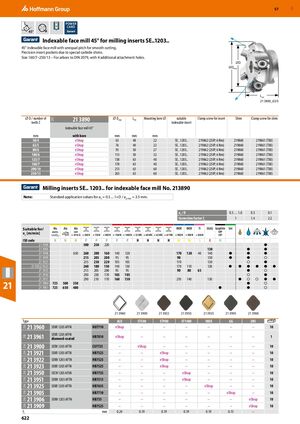

Индексируемая торцовая фреза 45° для пластин SE..1203..

Особенности:

  • Индексируемая торцовая фреза 45° с неравномерным шагом для плавного резания.
  • Высокоточные гнёзда пластин благодаря специальным твёрдосплавным прокладкам.

Размер 160/7–250/13 – Для оправок по DIN 2079, с 4 дополнительными отверстиями крепления.

Технические характеристики 21 3890

⌀ D / количество зубьев Z (мм) ⌀ Dmax (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Подходящая пластина Набор крепёжных винтов Прокладка Зажимной винт для прокладки
50/4 63 48 22 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
63/5 76 40 22 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
80/6 93 50 27 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
100/6 113 50 32 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
125/7 138 63 40 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
160/7 178 63 40 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
200/10 213 63 60 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
250/13 263 63 60 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)

Фрезерные пластины SE.. 1203.. для индексируемой торцовой фрезы No. 213890

Примечание:

Стандартные значения применения для ae = 0.5 ... 1×D / ap макс = 3.5 мм.

Параметры пластин

ae / D 0.5–1.0 0.3 0.1
Коэффициент коррекции fz 1 1.4 2.2

Рекомендуемое применение по скорости резания vc [м/мин]

Код ISO N P P H H M S K
21 3900 – 300 250 220 – – – – – ●
21 3905 – – – 130 – – ●
21 3906 650 – 260 200 160 140 120 170 120 40 140 – ● ●
21 3909 – 215 205 200 95 95 90 – – 130 – ● ○
21 3921 – 235 230 220 105 105 170 – – 130 – ○ ●
21 3922/3923 – 260 180 150 140 130 170 110 – 120 – ● ●
21 3925 – 215 205 200 95 95 90 80 65 – – ● ○
21 3950 – 290 230 170 105 105 – – ○ ●
21 3951 – 290 210 170 160 150 210 140 – 130 – ● ●
21 3960 725 500 350 – – – – ● ○
21 3961 725 650 480 – – – – ● ○

Пластины

Вид Код ALU ST500 ST900 ST1400 INOX GG UNI ap макс (мм)
21 3960 SEKR 1203 AFFN HU7710 eShop – – – – – 10
21 3961 SEKR 1203 AFFN (алмазное покрытие) HB7810 eShop – – – – – 1
21 3900 SEEN 1203 AFTN CU7725 – eShop – – – – 10
21 3921 SEKR 1203 AFTN HB7525 – – eShop – – – 10
21 3922 SEKN 1203 AFTN HB7525 – – eShop – – – 10
21 3923 SEKR 1203 AFTN HB7525 – – eShop – – – 10
21 3950 SECN 1203 AFSN HB7735 – – – eShop – – 10
21 3951 SEKN 1203 AFTN HB7515 – – – eShop – – 10
21 3925 SEKR 1203 AFTN HB7635 – – – – eShop – 10
21 3905 – HB7710 – – – – – eShop 10
21 3906 SEKN 1203 AFTN HB735 – – – – – eShop 10
21 3909 – HB7525 – – – – – eShop 10
