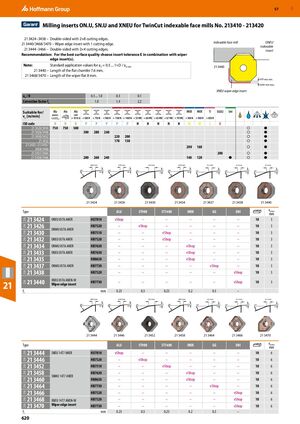

Фрезерные пластины ON.U, SN.U и XNEU для индексируемых торцовых фрез TwinCut No. 213410–213420

  • 21 3424–3438 — Двусторонние с 2×8 режущими кромками.
  • 21 3440/3468/3470 — Пластина с чистовой кромкой с 1 режущей кромкой.
  • 21 3444–3466 — Двусторонние с 2×4 режущими кромками.

Рекомендация:

Для наилучшего качества поверхности выбирайте пластину с допуском E в сочетании с пластиной(ами) с чистовой кромкой.

Примечание:

Стандартные значения применения для ae = 0.5 ... 1×D / ap макс

  • 21 3440 — Длина плоской фаски 7.6 мм.
  • 21 3468/3470 — Длина чистовой плоскости 8 мм.

Параметры пластины с чистовой кромкой XNEU

ae / D 0.5–1.0 0.3 0.1
Коэффициент коррекции fz 1.0 1.4 2.2

Рекомендуемое применение по скорости резания vc [м/мин]

Код ISO N P H M S K
21 3424/3444 750 – – – – ●
21 3426/3446 – 300 280 260 – – – ●
21 3430/3452 – – 220 200 – – – ●
21 3432 – – 170 150 – – – ●
21 3433–21 3435/3458/3460 – – – 200 160 – – ●
21 3437/3464 – – – – 200 – ●
21 3438/3466 – 280 260 240 – 140 120 – – ●

Пластины с двусторонними 8 режущими кромками

Вид Код ALU ST900 ST1400 INOX GG UNI ap макс (мм)
21 3424 ONEU 05T6 ANER HU7810 eShop – – – – 3
21 3426 ONMU 05T6 ANER HB7520 – eShop – – – 3
21 3430 – HB7510 – – eShop – – 3
21 3432 ONEU 05T6 ANER HB7520 – – eShop – – 3
21 3434 ONMU 05T6 ANER HB7630 – – – eShop – 3
21 3433 ONEU 05T6 ANER HB7630 – – – eShop – 3
21 3435 – HB8630 – – – eShop – 3
21 3437 ONMU 05T6 ANER HB7730 – – – – eShop 3
21 3438 – HB7520 – – – – – 3
21 3440 XNEU 05T6 ANEN-W HB7730 – – – – eShop 3

Пластины с двусторонними 4 режущими кромками

Вид Код ALU ST900 ST1400 INOX GG UNI ap макс (мм)
21 3444 SNEU 14T7 ANER HU7810 eShop – – – – 6
21 3446 – HB7520 – eShop – – – 6
21 3452 – HB7510 – – eShop – – 6
21 3458 SNMU 14T7 ANER HB7630 – – – eShop – 6
21 3460 – HB8630 – – – eShop – 6
21 3464 – HB7730 – – – – eShop 6
21 3466 – HB7520 – – – – – 6
21 3468 XNEU 14T7 ANEN-W HB7520 – – – – eShop 6
21 3470 – HB7730 – – – – eShop 6
