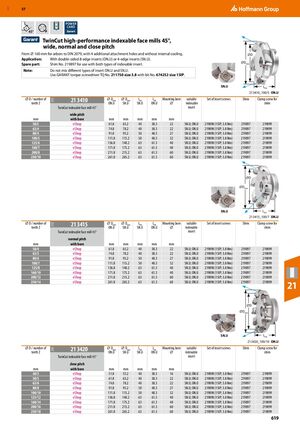

Высокопроизводительные индексируемые торцовые фрезы TwinCut 45°

Фрезы с широким, нормальным и узким шагом зубьев

От ⌀ 160 мм для оправок по DIN 2079, с 4 дополнительными отверстиями крепления и без внутреннего охлаждения.

Область применения:

С двусторонними 8-режущими пластинами (ON.U) или 4-режущими пластинами (SN.U).

Запасная часть:

Прокладка No. 219897 для использования с обоими типами индексируемых пластин.

Примечание:

  • Не смешивайте различные типы пластин ON.U и SN.U.
  • Используйте крутящий момент отвёртки GARANT TQ No. 211750 размер 3.8 с битом No. 674252 размер 15IP.

21 3410 — Индексируемая торцовая фреза 45° (широкий шаг)

⌀ D / количество зубьев Z (мм) ⌀ Dmax ON.U (мм) ⌀ Dmax SN.U (мм) Ltot SN.U (мм) Ltot ON.U (мм) Отверстие крепления ⌀ (мм) Подходящая пластина Набор крепёжных винтов Прокладка Зажимной винт для прокладки
50/3 61.8 65.2 40 38.3 22 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
63/4 74.8 78.2 40 38.3 22 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
80/4 91.8 95.2 50 48.3 27 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
100/5 111.8 115.2 50 48.3 32 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
125/6 136.8 140.2 63 61.3 40 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
160/7 171.8 175.2 63 61.3 40 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
200/8 211.8 215.2 63 61.3 60 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
250/10 261.8 265.2 63 61.3 60 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899

21 3415 — Индексируемая торцовая фреза 45° (нормальный шаг)

⌀ D / количество зубьев Z (мм) ⌀ Dmax ON.U (мм) ⌀ Dmax SN.U (мм) Ltot SN.U (мм) Ltot ON.U (мм) Отверстие крепления ⌀ (мм) Подходящая пластина Набор крепёжных винтов Прокладка Зажимной винт для прокладки
50/4 61.8 65.2 40 38.3 22 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
63/5 74.8 78.2 40 38.3 22 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
80/6 91.8 95.2 50 48.3 27 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
100/7 111.8 115.2 50 48.3 32 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
125/8 136.8 140.2 63 61.3 40 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
160/10 171.8 175.2 63 61.3 40 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
200/12 211.8 215.2 63 61.3 60 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
250/14 261.8 265.2 63 61.3 60 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899

21 3420 — Индексируемая торцовая фреза 45° (узкий шаг)

⌀ D / количество зубьев Z (мм) ⌀ Dmax ON.U (мм) ⌀ Dmax SN.U (мм) Ltot SN.U (мм) Ltot ON.U (мм) Отверстие крепления ⌀ (мм) Подходящая пластина Набор крепёжных винтов Прокладка Зажимной винт для прокладки
40/3 51.8 55.2 40 38.3 16 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
50/5 61.8 65.2 40 38.3 22 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
63/6 74.8 78.2 40 38.3 22 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
80/8 91.8 95.2 50 48.3 27 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
100/10 111.8 115.2 50 48.3 32 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
125/12 136.8 140.2 63 61.3 40 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
160/14 171.8 175.2 63 61.3 40 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
200/16 211.8 215.2 63 61.3 60 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
250/18 261.8 265.2 63 61.3 60 SN.U; ON.U 219898 (15IP; 3.8 Nm) 219897 219899
