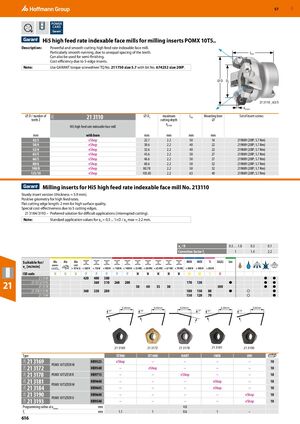

Торцевые фрезы Hi5 с высокой подачей для пластин фрезерования POMX 10T5

Описание:

Мощная торцевая фреза с высокой подачей, обеспечивающая гладкие срезы. Особенно плавная работа благодаря неравномерному расстоянию между зубьями. Может также использоваться для получистовой обработки. Экономичность благодаря 5-реберным пластинам.

Примечание: Используйте динамометрический отвёртку GARANT TQ № 211750 размером 5,7 с битом № 674252 размером 20IP.

Диаметр / количество зубьев (мм) Артикул 21O Диаметр D3 (мм) Максимальная глубина резания ap max (мм) Общая длина Ltot (мм) Монтажное отверстие диаметр (мм) Набор винтов пластины
42/3 eShop 22,7 2,2 50 16 219889 (20IP; 5,7 Нм)
50/4 eShop 30,6 2,2 40 22 219889 (20IP; 5,7 Нм)
52/4 eShop 32,6 2,2 40 22 219889 (20IP; 5,7 Нм)
63/5 eShop 43,6 2,2 50 27 219889 (20IP; 5,7 Нм)
66/5 eShop 46,6 2,2 50 27 219889 (20IP; 5,7 Нм)
80/6 eShop 60,6 2,2 50 32 219889 (20IP; 5,7 Нм)
100/8 eShop 80,78 2,2 50 32 219889 (20IP; 5,7 Нм)
125/10 eShop 105,85 2,2 63 40 219889 (20IP; 5,7 Нм)

Пластины для фрезерования торцевой фрезы Hi5 с высокой подачей № 213110

Прочная версия пластины (толщина = 5,9 мм). Положительная геометрия для высоких подач. Длина плоского режущего края: 2 мм для высокого качества поверхности. Особая экономичность благодаря 5 режущим кромкам. 21 3184/3193 — предпочтительное решение для сложных приложений (прерывистое резание).

Примечание: Стандартные значения применения для ae = 0,5 ... 1×D / максимальная глубина резания = 2,2 мм.

ae / D 0,5 ... 1,0 0,3 0,1
Коэффициент коррекции fz 1 1,4 2,2
Артикул Тип пластины Марка ST900 ST1400 HART INOX UNI Радиус (мм)
21 3169 POMX 10T5ZEER M HB9525 eShop – – – – 10
21 3172 POMX 10T5ZEER M HB9540 – eShop – – – 10
21 3178 POMX 10T5ZESR R HB9715 – – eShop – – 10
21 3181 POMX 10T5ZEER M HB9640 – – – eShop – 10
21 3184 POMX 10T5ZEER M HB9645 – – – eShop – 10
21 3190 POMX 10T5ZEER U HB9640 – – – – eShop 10
21 3193 POMX 10T5ZEER M HB9540 – – – – eShop 10

Радиус программирования при максимальной глубине резания: 4,8 мм

fz (мм): ST900 — 1,1; ST1400 — 1; HART — 0,6; INOX — 1; UNI — –
