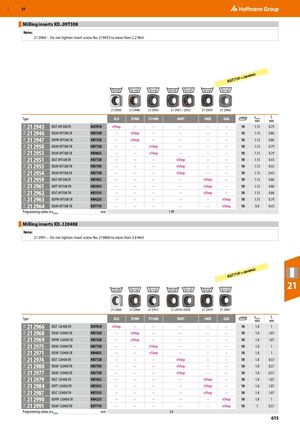

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 615
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Пластины для фрезерования XD..09T308
Примечание: Не затягивайте винт пластины № 219933 более чем на 2,2 Нм!
| Артикул | Тип | ALU | ST900 | ST1400 | HART | INOX | GGG | ap max (мм) | fz (мм) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 21 2943 | XDLT 09T308 ER | HU7810 (eShop) | – | – | – | – | – | 10 | 1,15 | 0,79 |
| 21 2946 | XDLW 09T308 SR | HB7530 (eShop) | – | – | – | – | 10 | 1,15 | 0,86 | |
| 21 2947 | XDPW 09T308 SR | HB7530 (eShop) | – | – | – | – | 10 | 1,15 | 0,86 | |
| 21 2950 | XDLW 09T308 TN | HB7720 (eShop) | – | – | – | – | 10 | 1,15 | 0,79 | |
| 21 2953 | XDLW 09T308 SR | HB4025 (eShop) | – | – | – | – | 10 | 1,15 | 0,79 | |
| 21 2951 | XDLT 09T308 ER | HB7720 (eShop) | – | – | – | – | 10 | 1,15 | 0,43 | |
| 21 2955 | XDLW 09T308 TN | HB7705 (eShop) | – | – | – | – | 10 | 1,15 | 0,43 | |
| 21 2954 | XDLW 09T308 ER | HB7720 (eShop) | – | – | – | – | 10 | 1,15 | 0,43 | |
| 21 2959 | XDLT 09T308 ER | HB7635 (eShop) | – | – | – | – | 10 | 1,15 | 0,86 | |
| 21 2961 | XDPT 09T308 ER | HB7635 (eShop) | – | – | – | – | 10 | 1,15 | 0,86 | |
| 21 2962 | XDLT 09T308 TN | HB7535 (eShop) | – | – | – | – | 10 | 1,15 | 0,86 | |
| 21 2963 | XDPW 09T308 SR | HB4225 (eShop) | – | – | – | – | 10 | 1,15 | 0,79 | |
| 21 2964 | XDLW 09T308 TN | KU7710 (eShop) | – | – | – | – | 10 | 0,8 | 0,43 |
Радиус программирования при максимальной глубине резания: 1,99 мм
Пластины для фрезерования XD..120408
Примечание: Не затягивайте винт пластины № 219800 более чем на 3,8 Нм!
| Артикул | Тип | ALU | ST900 | ST1400 | HART | INOX | GGG | ap max (мм) | fz (мм) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 21 2966 | XDLT 120408 ER | HU7810 (eShop) | – | – | – | – | – | 10 | 1,8 | 1 |
| 21 2968 | XDLW 120408 SR | HB7530 (eShop) | – | – | – | – | 10 | 1,8 | 1,07 | |
| 21 2969 | XDPW 120408 SR | HB7530 (eShop) | – | – | – | – | 10 | 1,8 | 1,07 | |
| 21 2975 | XDLW 120408 TN | HB7720 (eShop) | – | – | – | – | 10 | 1,8 | 1 | |
| 21 2971 | XDLW 120408 SR | HB4025 (eShop) | – | – | – | – | 10 | 1,8 | 1 | |
| 21 2974 | XDLT 120408 ER | HB7720 (eShop) | – | – | – | – | 10 | 1,8 | 0,57 | |
| 21 2980 | XDLW 120408 TN | HB7705 (eShop) | – | – | – | – | 10 | 1,8 | 0,57 | |
| 21 2977 | XDLW 120408 ER | HB7720 (eShop) | – | – | – | – | 10 | 1,8 | 0,57 | |
| 21 2979 | XDLT 120408 ER | HB7635 (eShop) | – | – | – | – | 10 | 1,8 | 1,07 | |
| 21 2984 | XDPT 120408 ER | HB7635 (eShop) | – | – | – | – | 10 | 1,8 | 1,07 | |
| 21 2987 | XDLT 120408 TN | HB7535 (eShop) | – | – | – | – | 10 | 1,8 | 1,07 | |
| 21 2990 | XDPW 120408 SR | HB4225 (eShop) | – | – | – | – | 10 | 1,8 | 1 | |
| 21 2991 | XDLW 120408 TN | KU7710 (eShop) | – | – | – | – | 10 | 1 | 0,57 |
Радиус программирования при максимальной глубине резания: 2,6 мм
