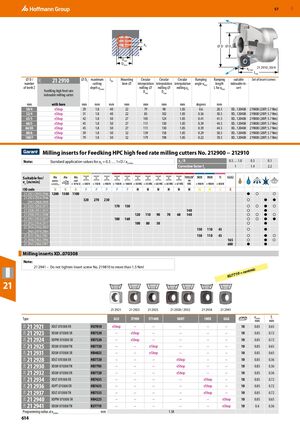

⌀D / Z 21 2910 / 21O — Feedking высокопроизводительная фреза индексируемая с отверстием ⌀D3 макс, мм Глубина резания ap макс, мм Ltot, мм Отверстие ⌀, мм Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
50/4 eShop 29 1,8 40 22 79 98 1,85 0,6 28,5 XD.. 120408 219800 (20IP; 5,7 Нм)
52/4 eShop 31 1,8 40 22 83 102 1,85 0,56 30,5 XD.. 120408 219800 (20IP; 5,7 Нм)
63/5 eShop 42 1,8 50 27 105 124 1,85 0,41 41,5 XD.. 120408 219800 (20IP; 5,7 Нм)
66/5 eShop 45 1,8 50 27 111 130 1,85 0,39 44,5 XD.. 120408 219800 (20IP; 5,7 Нм)
66/6S eShop 45 1,8 50 27 111 130 1,85 0,39 44,5 XD.. 120408 219800 (20IP; 5,7 Нм)
80/6 eShop 59 1,8 50 32 139 158 1,85 0,29 58,5 XD.. 120408 219800 (20IP; 5,7 Нм)
100/7 eShop 79 1,8 50 32 179 198 1,85 0,22 78,5 XD.. 120408 219800 (20IP; 5,7 Нм)

Сменные многогранники для фрез Feedking HPC высокопроизводительных № 212900–212910

Примечание

Стандартные значения применения для ae = 0,5…1×D / ap макс

Параметр Значение
ae / D 0,5…1,0 0,3 0,1
Коэффициент коррекции fz 1 1,4 2,2
Применяется для/vc [м/мин] Код ISO Материал и скорость резания
21 2921/2943/2966 1200 1500 1100 ● ○ ○
21 2923/2924/2946/2947/2968/2969 320 270 230 ○ ● ●
21 2925/2950/2975 170 150 ○ ○ ●
21 2928/2951/2974 140 ○ ●
21 2930/2955/2980 120 110 90 70 60 140 ○ ○ ●
21 2931/2953/2971 180 160 ○ ○ ●
21 2932/2954/2977 100 80 50 ○ ●
21 2934/2936/2959/2961/2979/2984 150 110 45 ○ ●
21 2937/2962/2987 150 110 45 ○ ● ○
21 2940/2963/2990 165 ○ ● ○
21 2941/2964/2991 600 ● ●

Сменные многогранники XD..070308

Примечание

21 2941 — не затягивайте винт крепления пластины № 219810 более чем на 1,5 Нм!

Тип Материал ALU ST900 ST1400 HART INOX GGG ap макс, мм fz, мм
21 2921 XDLT 070308 ER HU7810 eShop — — — — 10 0,85 0,65
21 2923 XDLW 070308 SR HB7530 — eShop — — — 10 0,85 0,72
21 2924 XDPW 070308 SR HB7530 — eShop — — — 10 0,85 0,72
21 2925 XDLW 070308 TN HB7720 — — eShop — — 10 0,85 0,65
21 2931 XDLW 070308 SR HB4025 — — eShop — — 10 0,85 0,65
21 2928 XDLT 070308 ER HB7720 — — — eShop — 10 0,85 0,36
21 2930 XDLW 070308 TN HB7705 — — — eShop — 10 0,85 0,36
21 2932 XDLW 070308 ER HB7720 — — — eShop — 10 0,85 0,36
21 2934 XDLT 070308 ER HB7635 — — — — eShop 10 0,85 0,72
21 2936 XDPT 070308 ER HB7635 — — — — eShop 10 0,85 0,72
21 2937 XDLT 070308 TN HB7535 — — — — eShop 10 0,85 0,72
21 2940 XDPW 070308 SR HB4225 — — — — — eShop 10 0,85 0,65
21 2941 XDLW 070308 TN KU7710 — — — — — eShop 10 0,6 0,36

Программируемый радиус при ap макс: 1,58 мм
