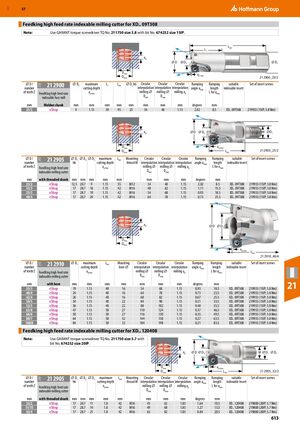

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 613

Предыдущая страница Следующая страница

Навигация

Feedking высокопроизводительная фреза индексируемая для XD.. 09T308

Примечание

Используйте отвёртку динамометрическую GARANT TQ № 211750 размер 3,8 с битой № 674252 размер 15IP.

⌀D / Z 21 2900 / 21O — Feedking высокопроизводительная фреза индексируемая с неправильным хвостовиком ⌀D3 макс, мм L1, мм Ltot, мм ⌀Ds h6, мм Глубина резания ap макс, мм Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
25/2 eShop 9 1,15 39 95 25 34 48 1,15 2,02 8,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
⌀D / Z 21 2905 / 21O — Feedking высокопроизводительная фреза индексируемая с резьбовым хвостовиком ⌀D1 h6, мм ⌀D2, мм ⌀D3 макс, мм Глубина резания ap макс, мм Ltot, мм Резьба крепления M Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
25/2 eShop 12,5 20,7 9 1,15 35 M12 34 48 1,15 2,02 8,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
32/3 eShop 17 28,7 16 1,15 42 M16 48 62 1,15 1,11 15,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
35/3 eShop 17 28,7 19 1,15 42 M16 54 68 1,15 0,93 18,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
40/4 eShop 17 28,7 24 1,15 42 M16 64 78 1,15 0,73 23,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
⌀D / Z 21 2910 / 21O — Feedking высокопроизводительная фреза индексируемая с отверстием ⌀D3 макс, мм Глубина резания ap макс, мм Ltot, мм Отверстие ⌀, мм Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
35/3 eShop 19 1,15 40 16 54 68 1,15 0,93 18,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
40/4 eShop 24 1,15 40 16 64 78 1,15 0,73 23,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
42/4 eShop 26 1,15 40 16 68 82 1,15 0,67 25,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
50/5 eShop 34 1,15 40 22 84 98 1,15 0,51 33,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
52/5 eShop 36 1,15 40 22 88 102 1,15 0,48 35,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
63/6 eShop 47 1,15 50 27 110 124 1,15 0,37 46,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
66/6 eShop 50 1,15 50 27 116 130 1,15 0,35 49,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
80/7 eShop 64 1,15 50 32 144 158 1,15 0,27 63,5 XD.. 09T308 219933 (15IP; 3,8 Нм)
100/8 eShop 84 1,15 50 32 184 198 1,15 0,21 83,5 XD.. 09T308 219933 (15IP; 3,8 Нм)

Feedking высокопроизводительная фреза индексируемая для XD.. 120408

Примечание

Используйте отвёртку динамометрическую GARANT TQ № 211750 размер 5,7 с битой № 674252 размер 20IP.

⌀D / Z 21 2905 / 21O — Feedking высокопроизводительная фреза индексируемая с резьбовым хвостовиком ⌀D1 h6, мм ⌀D2, мм ⌀D3 макс, мм Глубина резания ap макс, мм Ltot, мм Резьба крепления M Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
32/2 eShop 17 28,7 11 1,8 42 M16 43 62 1,85 1,64 10,5 XD.. 120408 219800 (20IP; 5,7 Нм)
35/3S eShop 17 28,7 14 1,8 42 M16 49 68 1,85 1,27 13,5 XD.. 120408 219800 (20IP; 5,7 Нм)
42/4 eShop 17 28,7 21 1,8 42 M16 63 82 1,85 0,84 20,5 XD.. 120408 219800 (20IP; 5,7 Нм)
