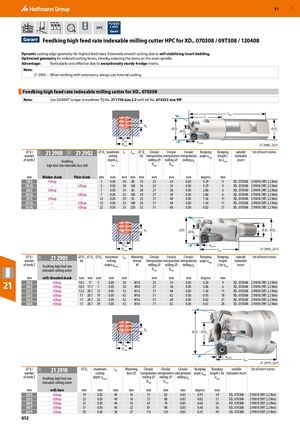

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 612

Предыдущая страница Следующая страница

Навигация

Feedking — высокопроизводительная фреза индексируемая HPC

для XD.. 070308 / 09T308 / 120408

Динамическая геометрия режущей кромки для максимально высоких подач. Исключительно гладкое резание благодаря самоустанавливающемуся посадочному гнезду пластины.

Оптимизированная геометрия для сниженных сил резания, тем самым снижающая нагрузку на главный шпиндель.

Преимущество

Особенно экономична благодаря исключительно прочным 4-режущим пластинам.

Примечание

21 2905 — при работе с удлинителями всегда используйте внутреннее охлаждение.

Feedking высокопроизводительная фреза индексируемая для XD.. 070308

Примечание

Используйте отвёртку динамометрическую GARANT TQ № 211750 размер 2,2 с битой № 674252 размер 9IP.

⌀D / Z 21 2900 / 21O — Feedking высокопроизводительная фреза индексируемая с неправильным хвостовиком 21 2902 ⌀D3 макс, мм L1, мм Ltot, мм ⌀Ds h6, мм Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
18/2 eShop — 5 0,85 30 80 16 23 34 0,85 4,29 4 XD.. 070308 219810 (9IP; 2,2 Нм)
18/2L — eShop 5 0,85 30 160 16 23 34 0,85 4,29 4 XD.. 070308 219810 (9IP; 2,2 Нм)
20/2 eShop — 7 0,85 35 85 20 27 38 0,85 2,86 6 XD.. 070308 219810 (9IP; 2,2 Нм)
20/2L — eShop 7 0,85 35 160 18 27 38 0,85 2,86 6 XD.. 070308 219810 (9IP; 2,2 Нм)
25/3 eShop — 12 0,85 39 95 25 37 48 0,85 1,56 11 XD.. 070308 219810 (9IP; 2,2 Нм)
25/3L — eShop 12 0,85 35 180 20 37 48 0,85 1,56 11 XD.. 070308 219810 (9IP; 2,2 Нм)
35/5L — eShop 22 0,85 35 220 32 57 68 0,85 0,82 21 XD.. 070308 219810 (9IP; 2,2 Нм)

Feedking высокопроизводительная фреза индексируемая с резьбовым хвостовиком

⌀D / Z 21 2905 / 21O — Feedking высокопроизводительная фреза индексируемая с резьбовым хвостовиком ⌀D1 h6, мм ⌀D2, мм ⌀D3 макс, мм Глубина резания ap макс, мм Ltot, мм Резьба крепления M Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
18/2 eShop 10,5 17 5 0,85 30 M10 23 34 0,85 4,29 4 XD.. 070308 219810 (9IP; 2,2 Нм)
20/2 eShop 10,5 17,7 7 0,85 30 M10 27 38 0,85 2,86 6 XD.. 070308 219810 (9IP; 2,2 Нм)
25/3 eShop 12,5 20,7 12 0,85 35 M12 37 48 0,85 1,56 11 XD.. 070308 219810 (9IP; 2,2 Нм)
32/5 eShop 17 28,7 19 0,85 42 M16 51 62 0,85 0,95 18 XD.. 070308 219810 (9IP; 2,2 Нм)
35/5 eShop 17 28,7 22 0,85 42 M16 57 68 0,85 0,82 21 XD.. 070308 219810 (9IP; 2,2 Нм)
42/6 eShop 17 28,7 29 0,85 42 M16 71 82 0,85 0,61 28 XD.. 070308 219810 (9IP; 2,2 Нм)

Feedking высокопроизводительная фреза индексируемая с отверстием

⌀D / Z 21 2910 / 21O — Feedking высокопроизводительная фреза индексируемая с отверстием ⌀D3 макс, мм Глубина резания ap макс, мм Ltot, мм Отверстие ⌀, мм Круговая интерполяция фрезерование ⌀Dmin, мм Круговая интерполяция фрезерование ⌀Dmax, мм Круговая интерполяция фрезерование ap, мм Угол подъёма αмакс, градусы Длина L при αмакс, мм Применяемый сменный многогранник Комплект винтов крепления пластины
32/5 eShop 19 0,85 40 16 51 62 0,85 0,95 18 XD.. 070308 219810 (9IP; 2,2 Нм)
35/5 eShop 22 0,85 40 16 57 68 0,85 0,82 21 XD.. 070308 219810 (9IP; 2,2 Нм)
40/6 eShop 27 0,85 40 16 67 78 0,85 0,66 26 XD.. 070308 219810 (9IP; 2,2 Нм)
50/7 eShop 37 0,85 40 22 87 98 0,85 0,48 36 XD.. 070308 219810 (9IP; 2,2 Нм)
63/9 eShop 50 0,85 50 27 113 124 0,85 0,35 49 XD.. 070308 219810 (9IP; 2,2 Нм)
