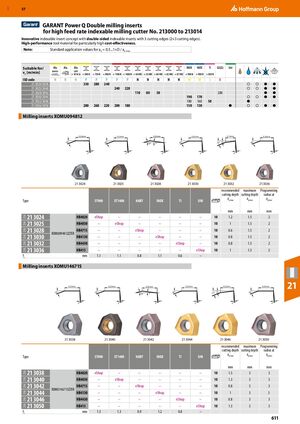

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 611

Предыдущая страница Следующая страница

Навигация

GARANT Power Q Double milling inserts

для индексируемой фрезы с высокой подачей № 213000–213014

Инновационная концепция сменного многогранника с двусторонними сменными многогранниками с 3 режущими кромками (2×3 режущие кромки).

Высокопроизводительный материал инструмента для особенно высокой экономичности.

Примечание

Стандартные значения применения для ae = 0,5...1×D / ap макс

Применяется для/vc [м/мин] Код ISO Материал и скорость резания
21 3024/3038 330 280 240 — — — — — — — — — — — — — ● ●
21 3025/3040 240 220 — — — — — — — — — — — — — — ● ●
21 3028/3042 110 80 50 — — — — — 200 — — — — — — — ● ●
21 3030/3044 — — — — — — — — 190 170 — — — — — — ● ●
21 3032/3046 — — — — — — — — 180 160 50 — — — — — ● —
21 3036/3050 280 260 220 200 180 — — — 150 130 — — ● — — — ● ●

Сменные многогранники XOMU094812

Тип ST900 ST1400 HART INOX TI UNI ap макс, мм Глубина резания ap макс, мм Программируемый радиус при ap макс, мм
21 3024 HB4020 eShop — — — — — 10 1,2 1,5 2
21 3025 HB4030 — eShop — — — — 10 1 1,5 2
21 3028 XOMU094812ZZER HB4715 — — eShop — — — 10 0,6 1,5 2
21 3030 HB4130 — — — eShop — — 10 0,8 1,5 2
21 3032 HB4430 — — — — eShop — 10 0,8 1,5 2
21 3036 HB415 — — — — — eShop 10 1 1,5 2
fz, мм 1,1 1,1 0,8 1,1 0,6 —

Сменные многогранники XOMU146715

Тип ST900 ST1400 HART INOX TI UNI ap макс, мм Глубина резания ap макс, мм Программируемый радиус при ap макс, мм
21 3038 HB4020 eShop — — — — — 10 1,5 3 3
21 3040 HB4030 — eShop — — — — 10 1,3 3 3
21 3042 XOMU146715ZZER HB4715 — — eShop — — — 10 0,8 3 3
21 3044 HB4130 — — — eShop — — 10 1 3 3
21 3046 HB4430 — — — — eShop — 10 0,8 3 3
21 3050 HB415 — — — — — eShop 10 1,3 3 3
fz, мм 1,3 1,3 0,9 1,2 0,8 —
